Ci-dessous les schémas électriques de nos anciennes Volkswagen (tirés du Site The Samba)
Type 1 (Coccinelles)

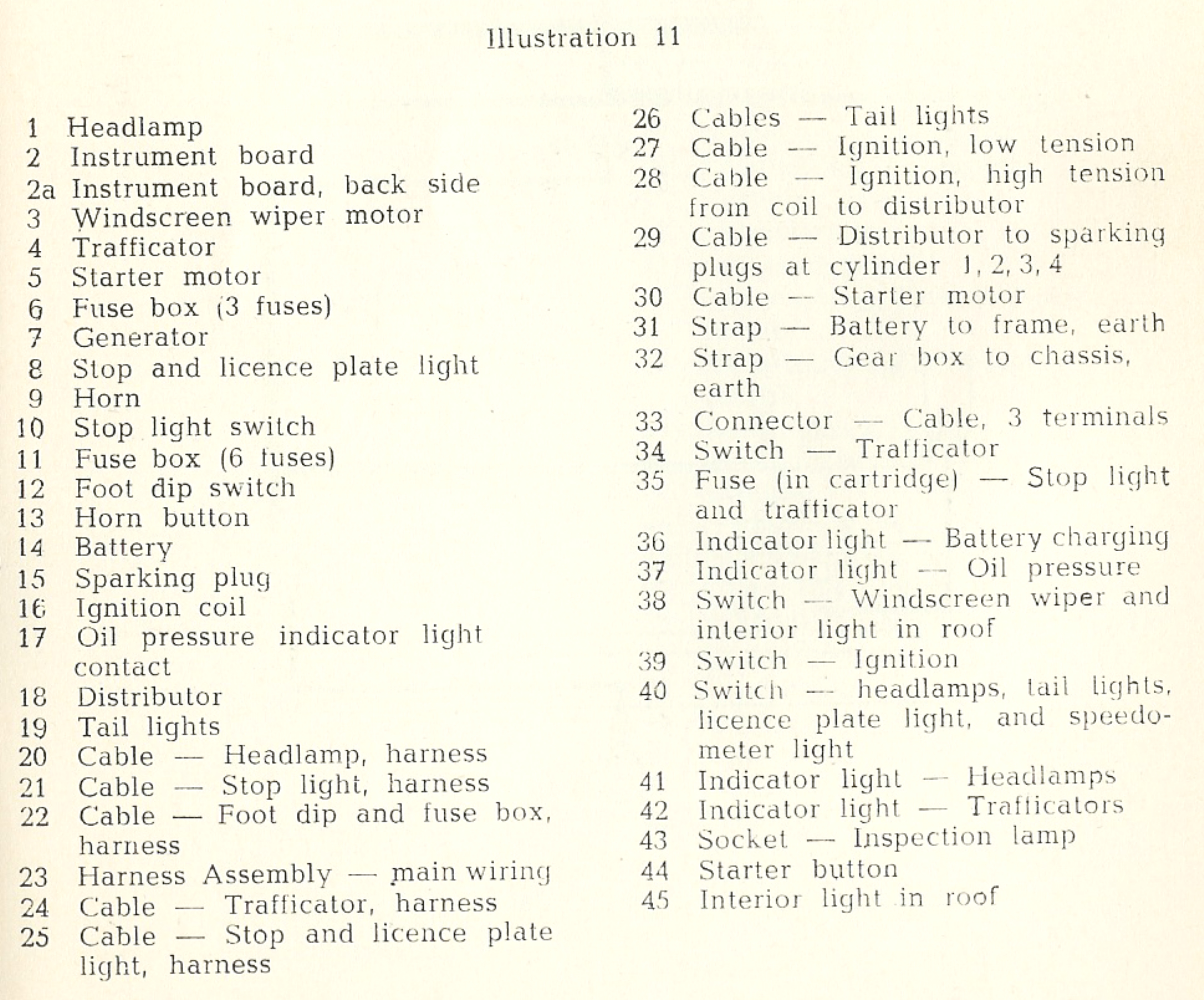

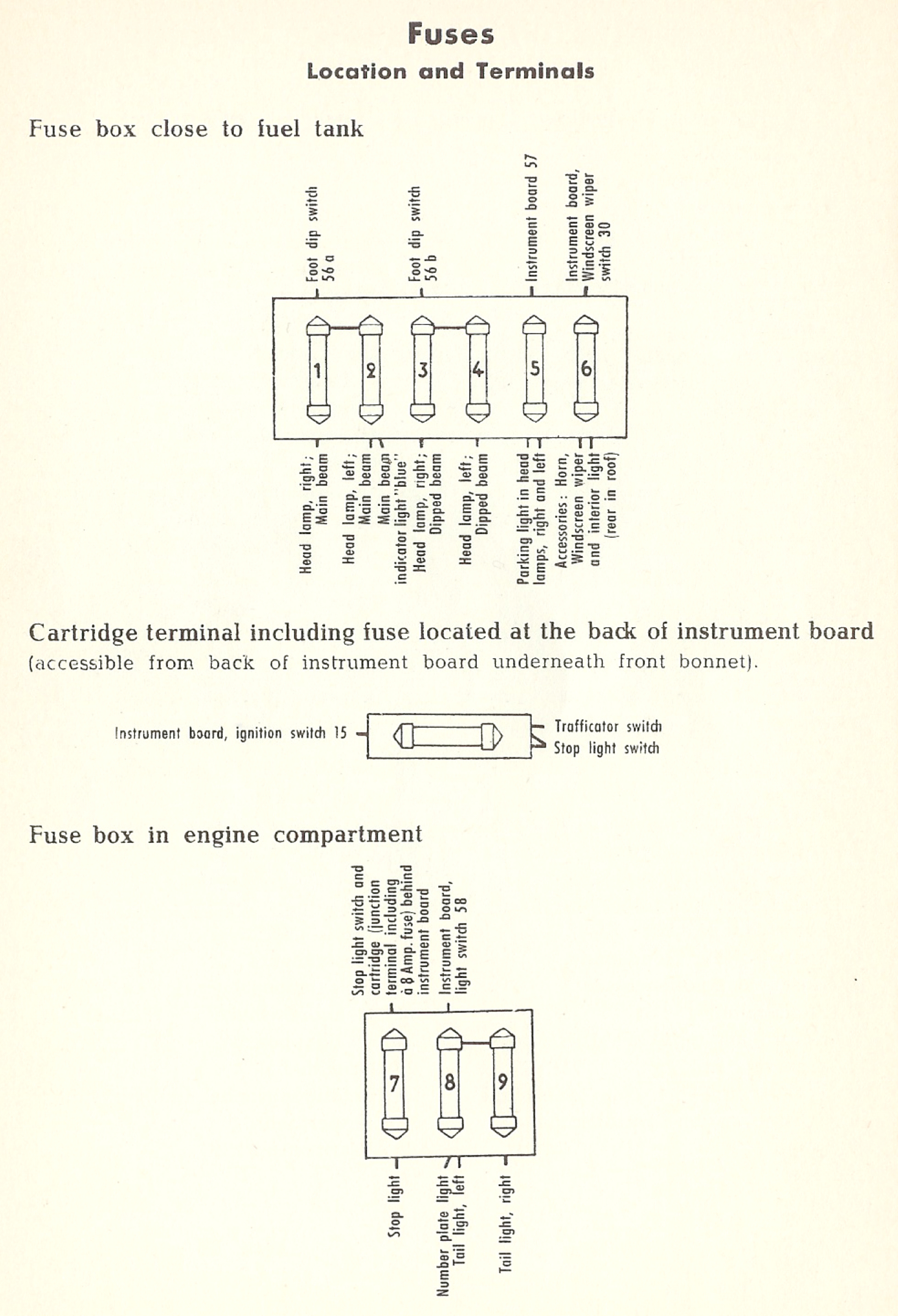

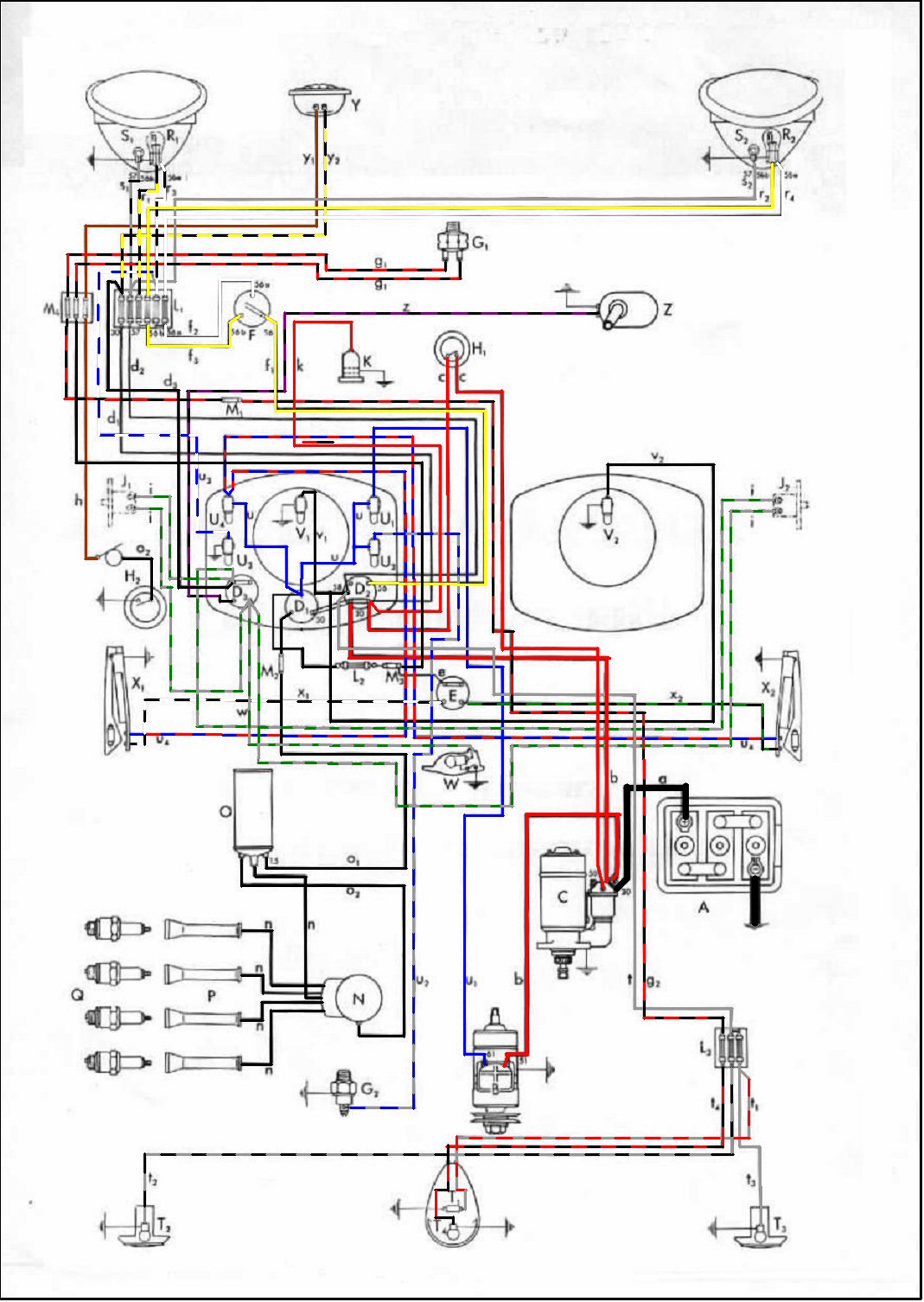

1950 (en Anglais)

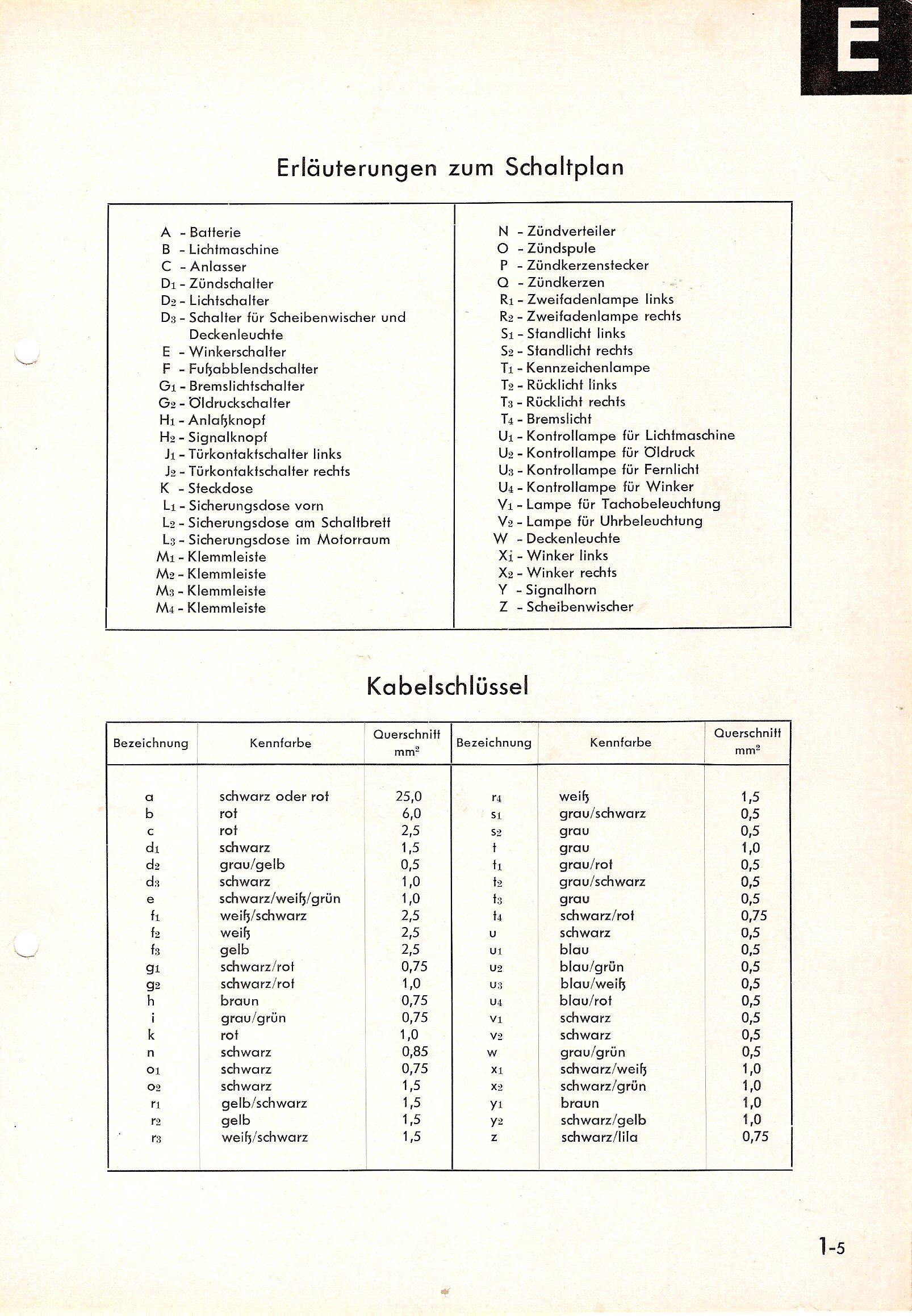

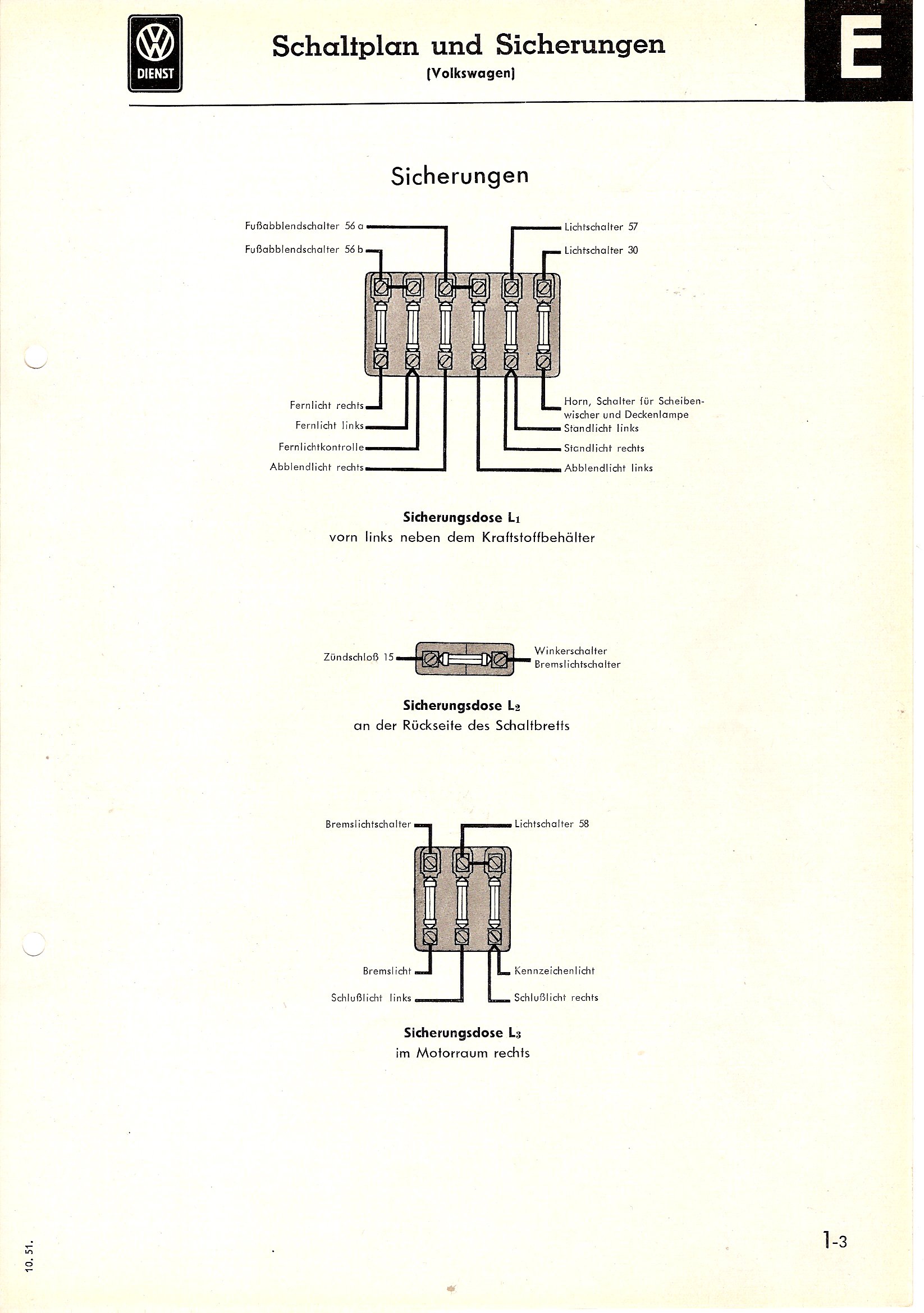

1951 (en Allemand)

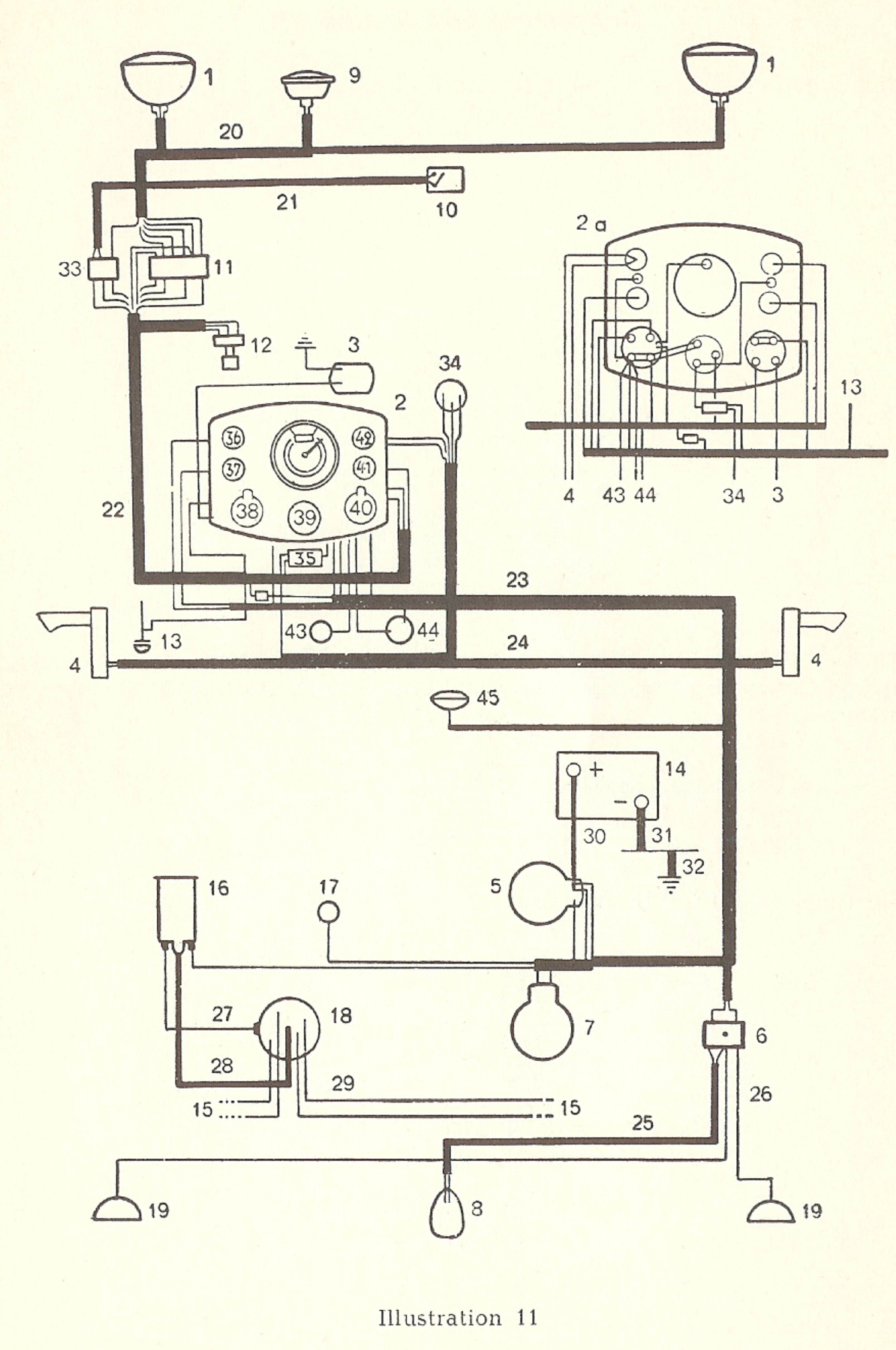

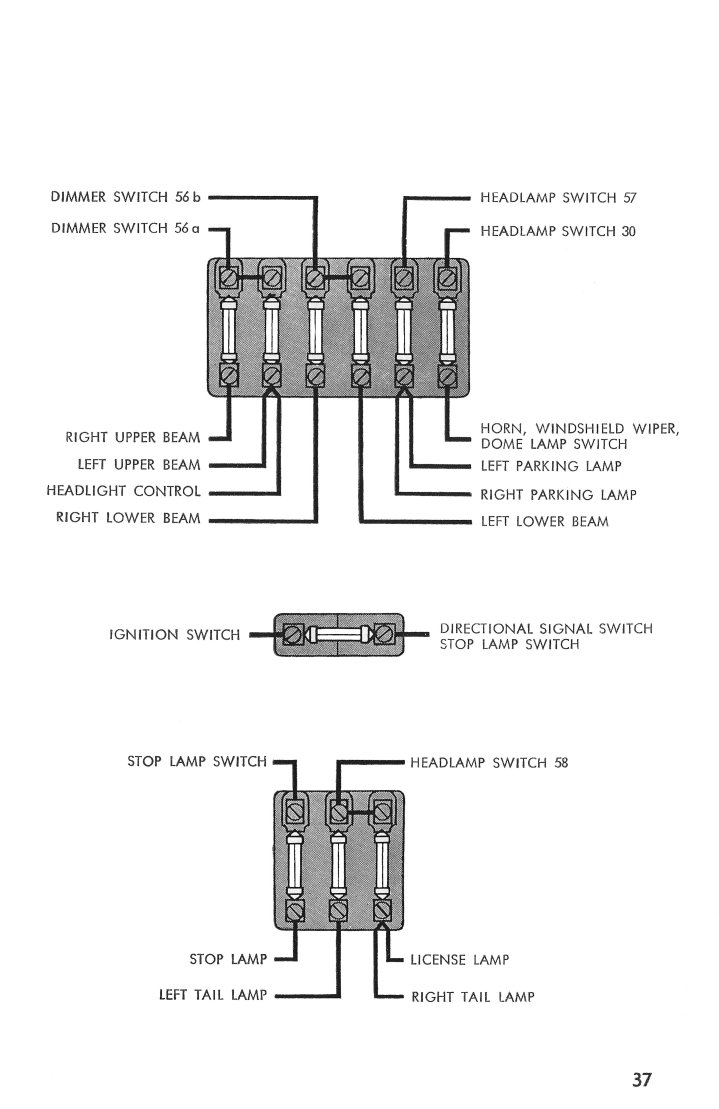

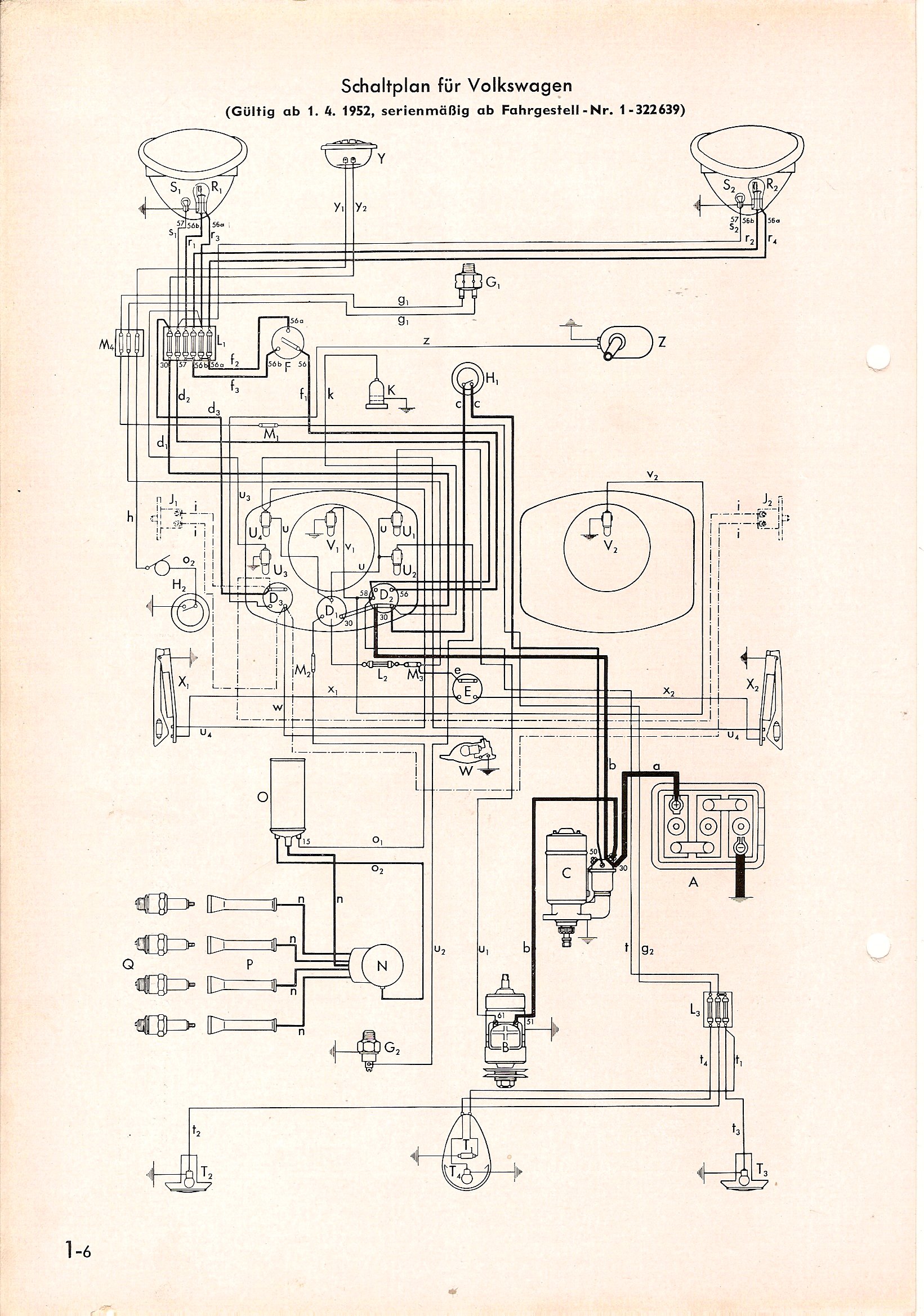

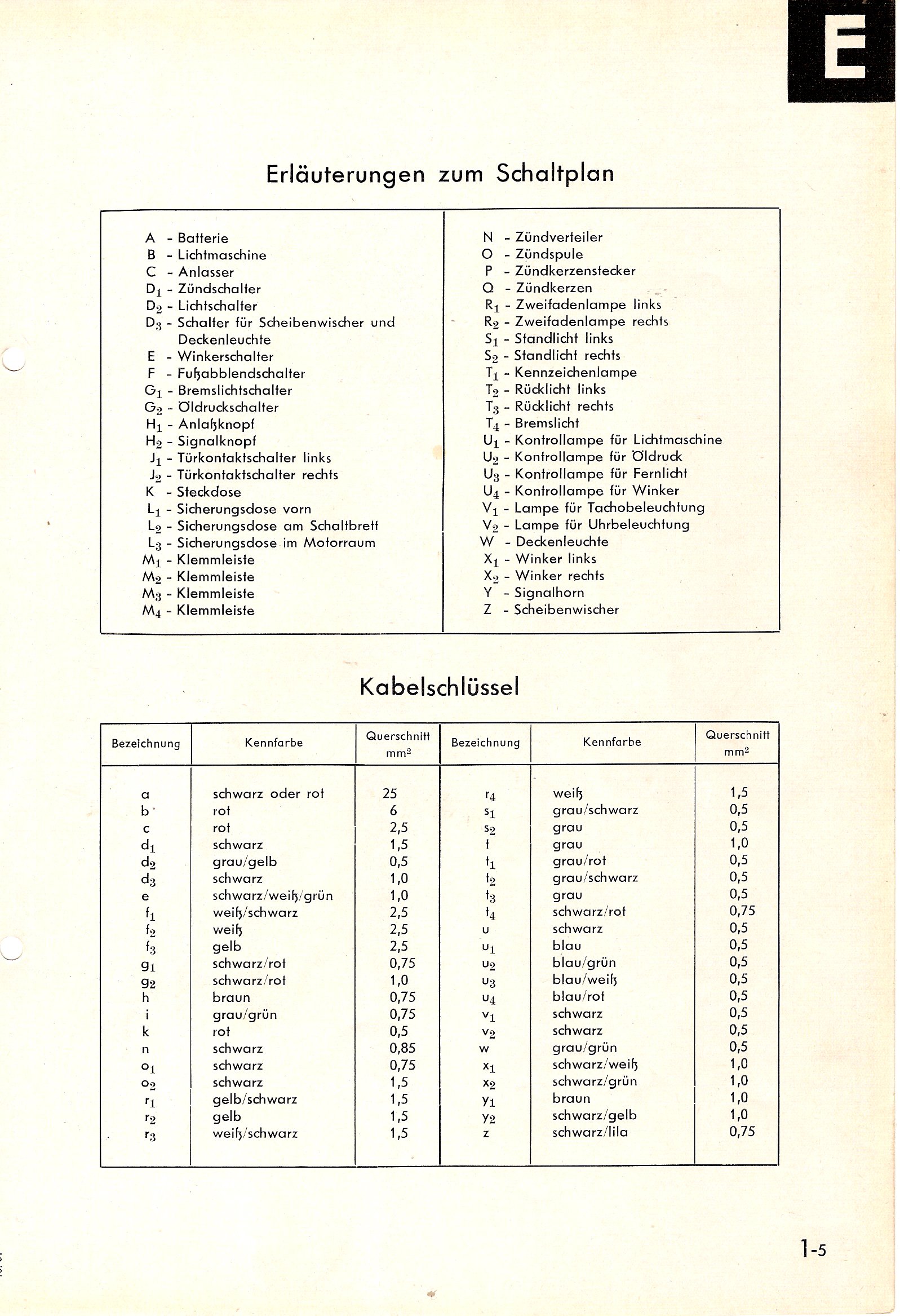

1952 (en Allemand)
1952-53 (en anglais)

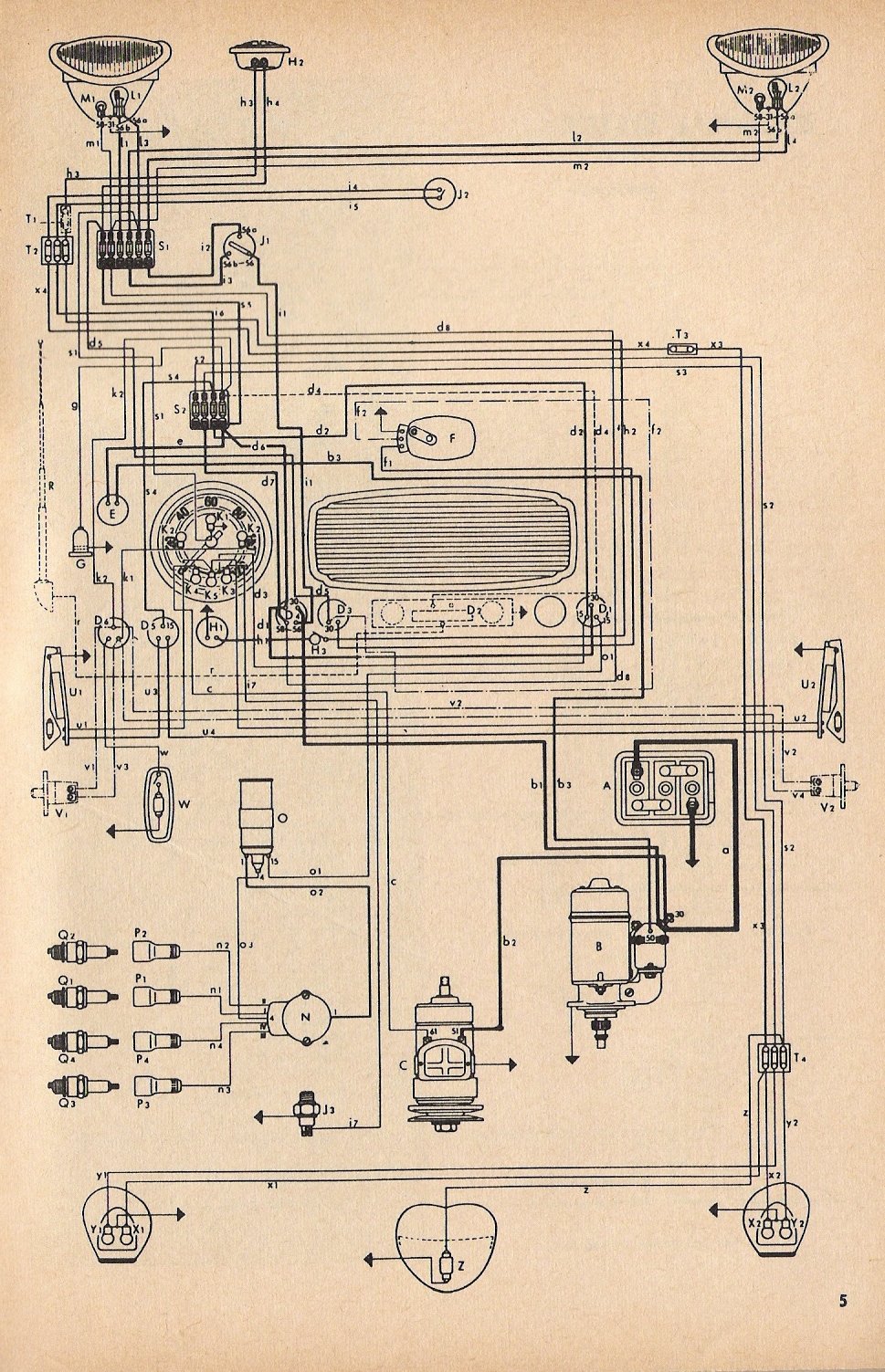

3/1953-12/1953 (en Anglais)

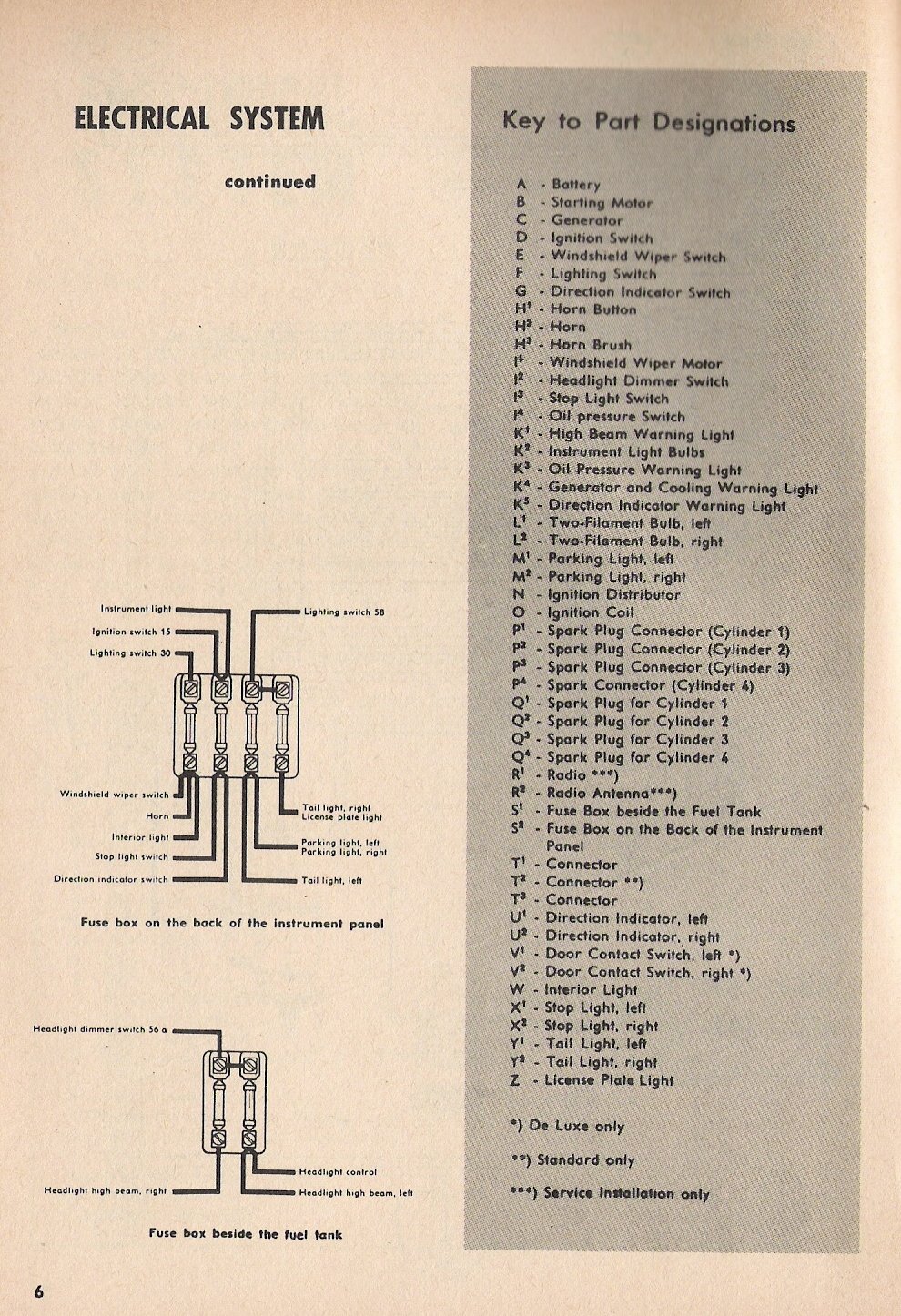

1954 (en Anglais)

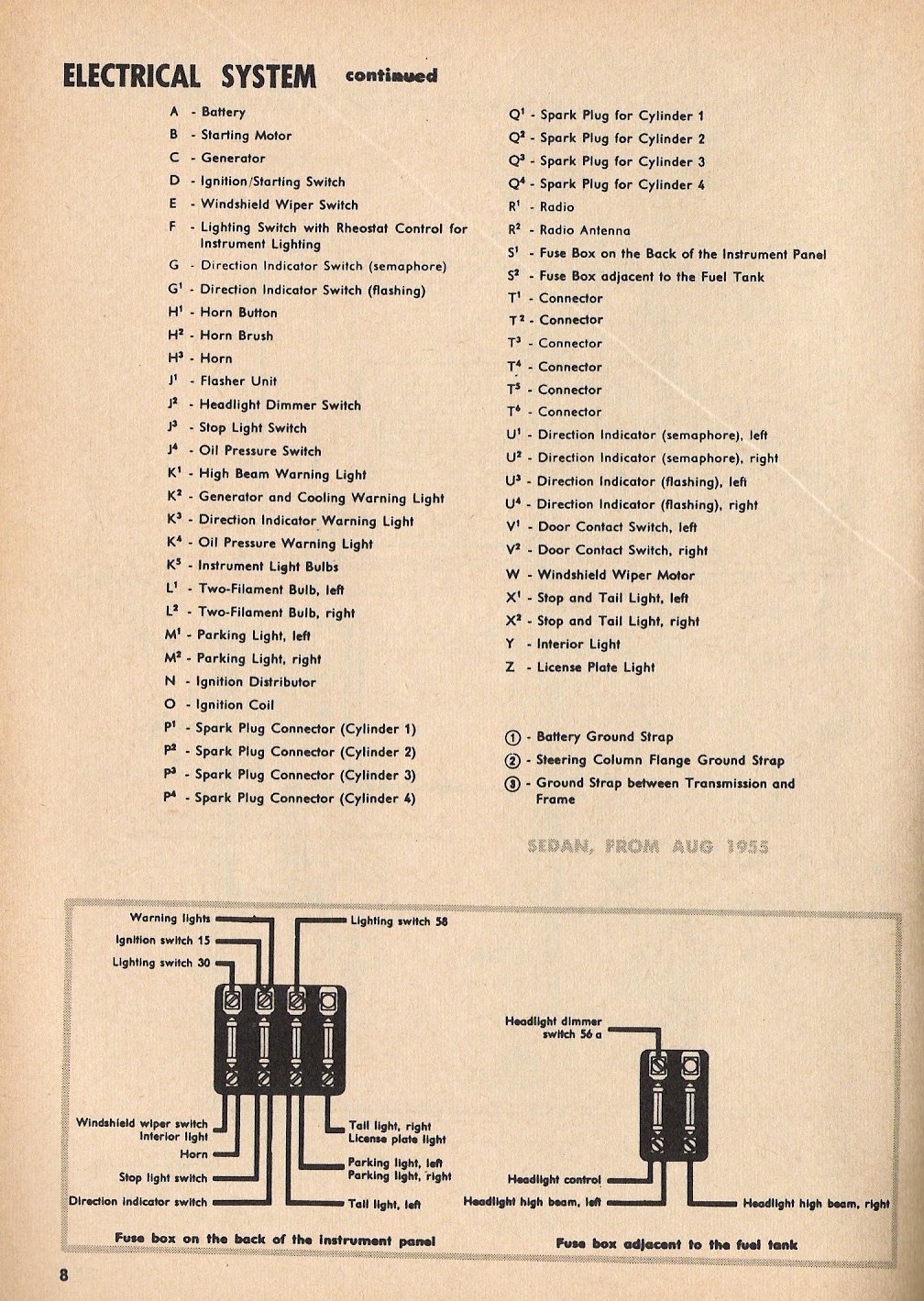

1955 (en Anglais) Version US et Européenne (avec flèches).
1956 (en Anglais) Version Européenne (avec flèches).

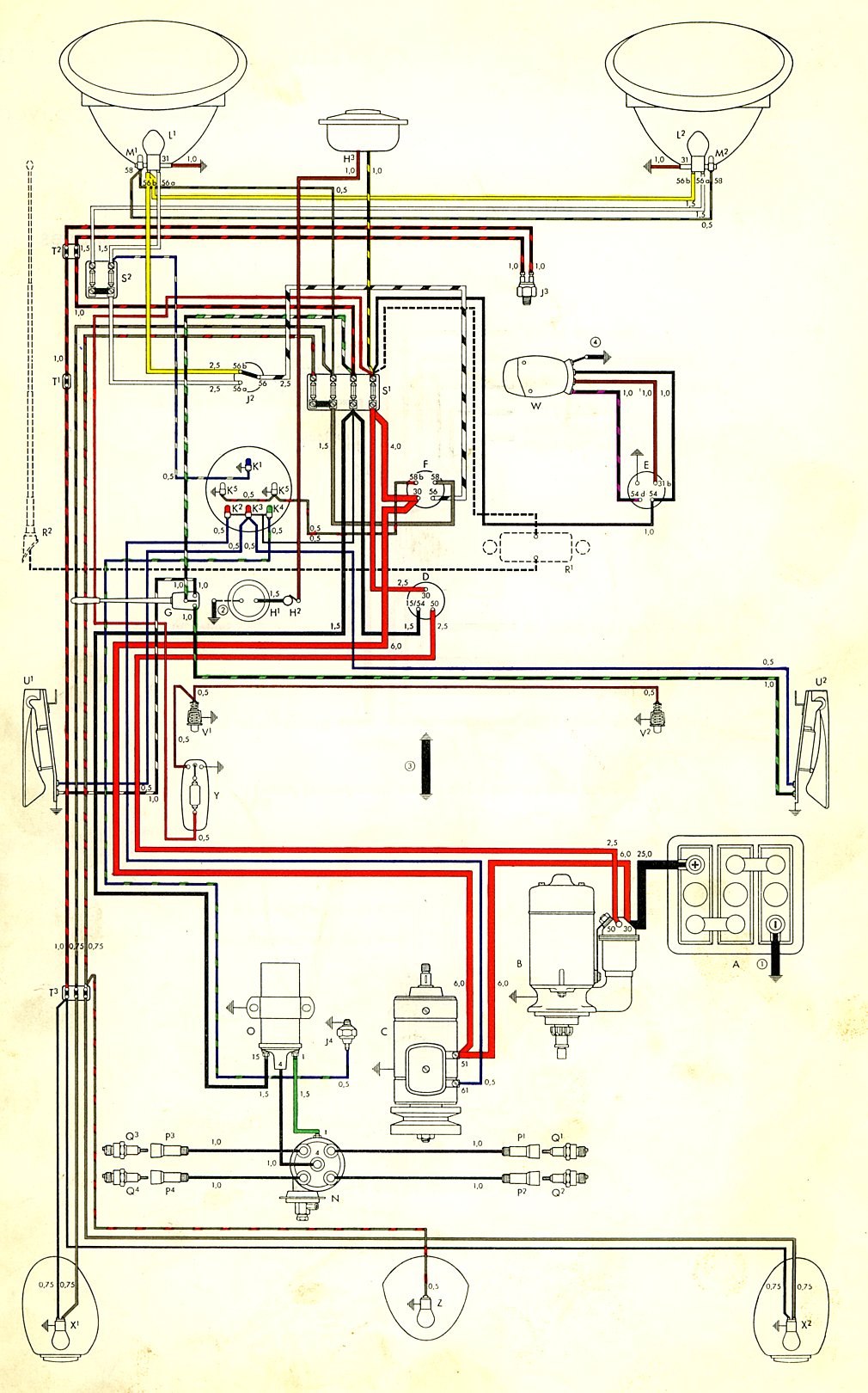

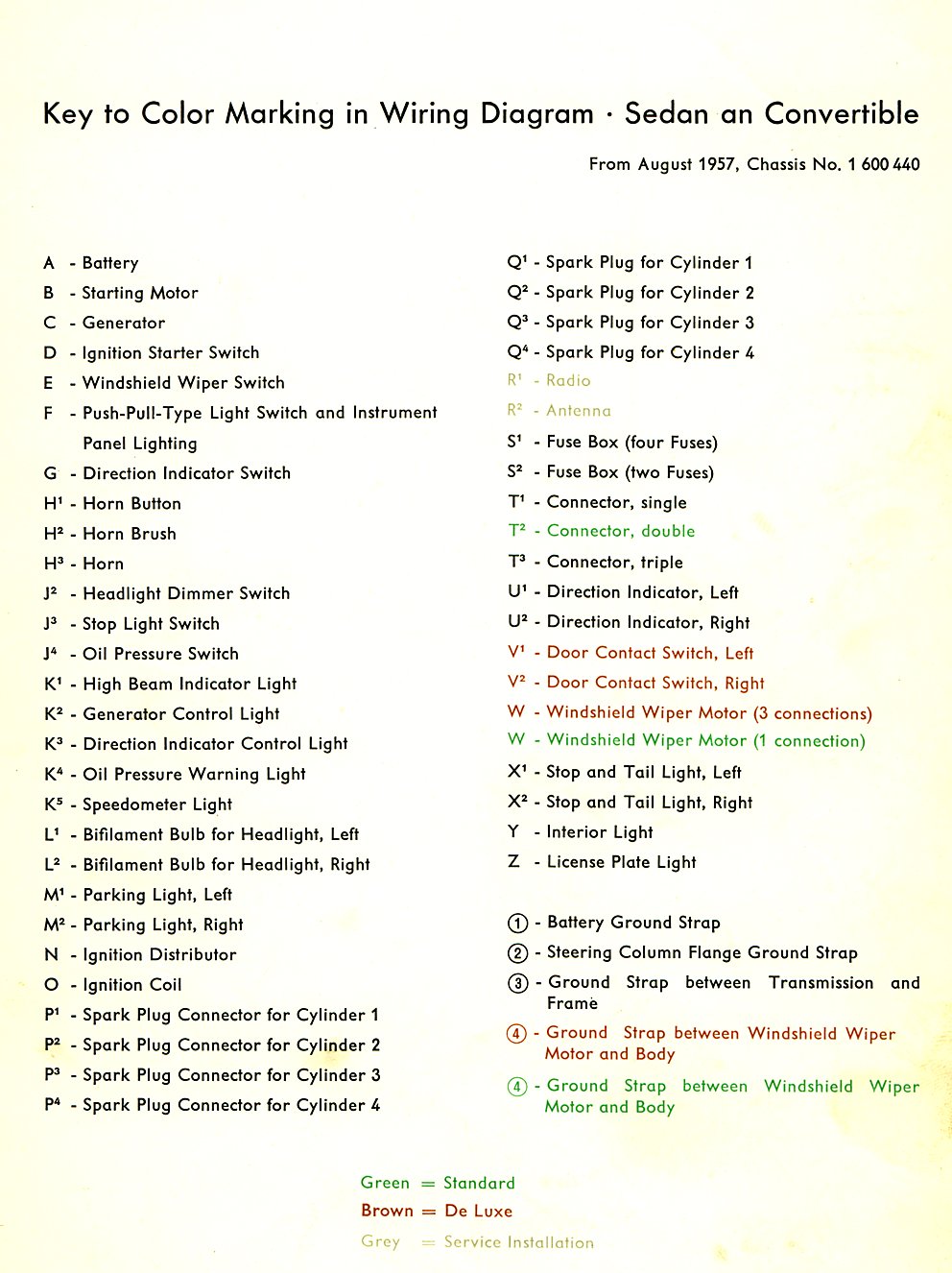

1958 (en Anglais) Version Européenne (avec flèches).

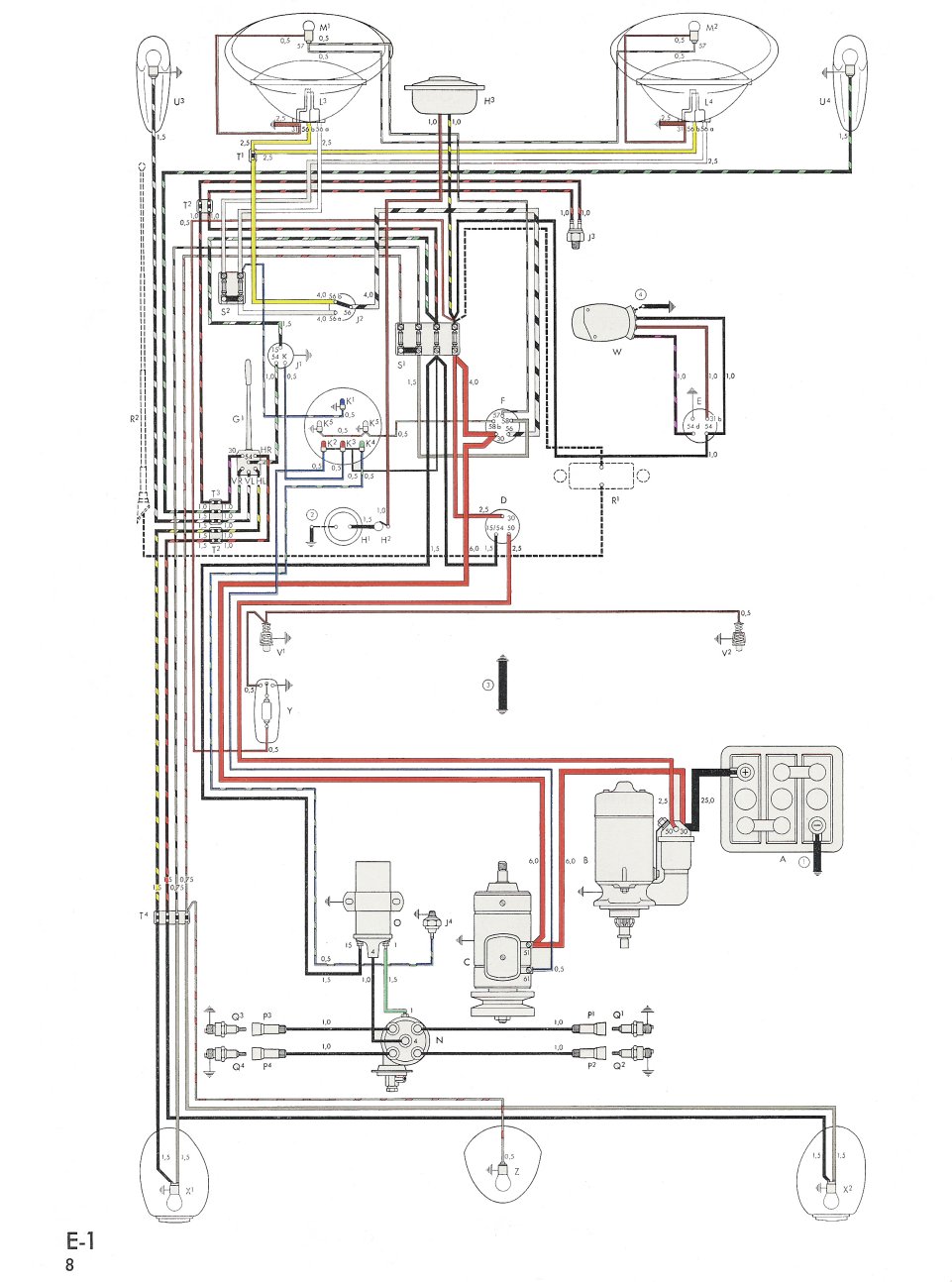

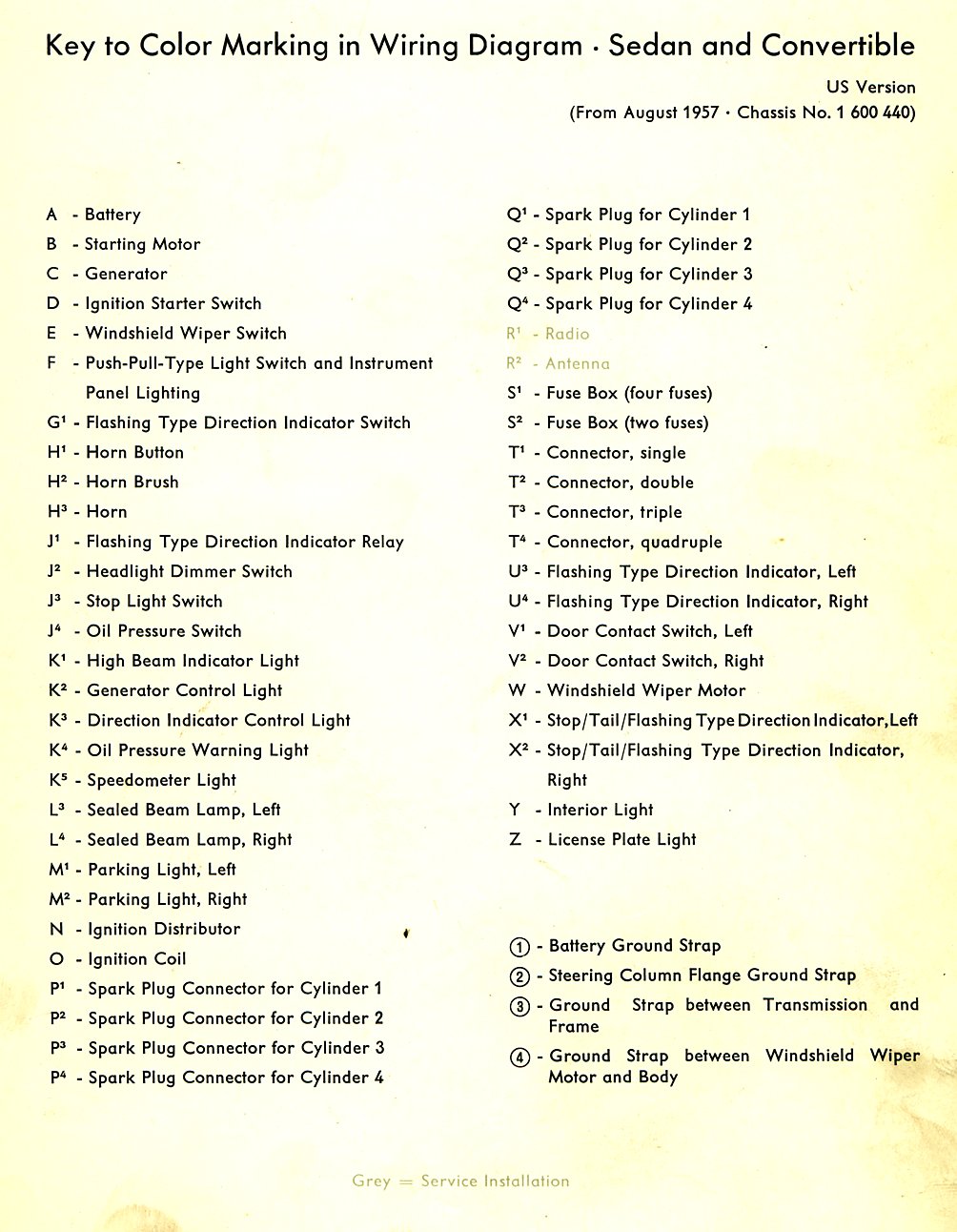

1958 (en Anglais) Version US (sans flèches).

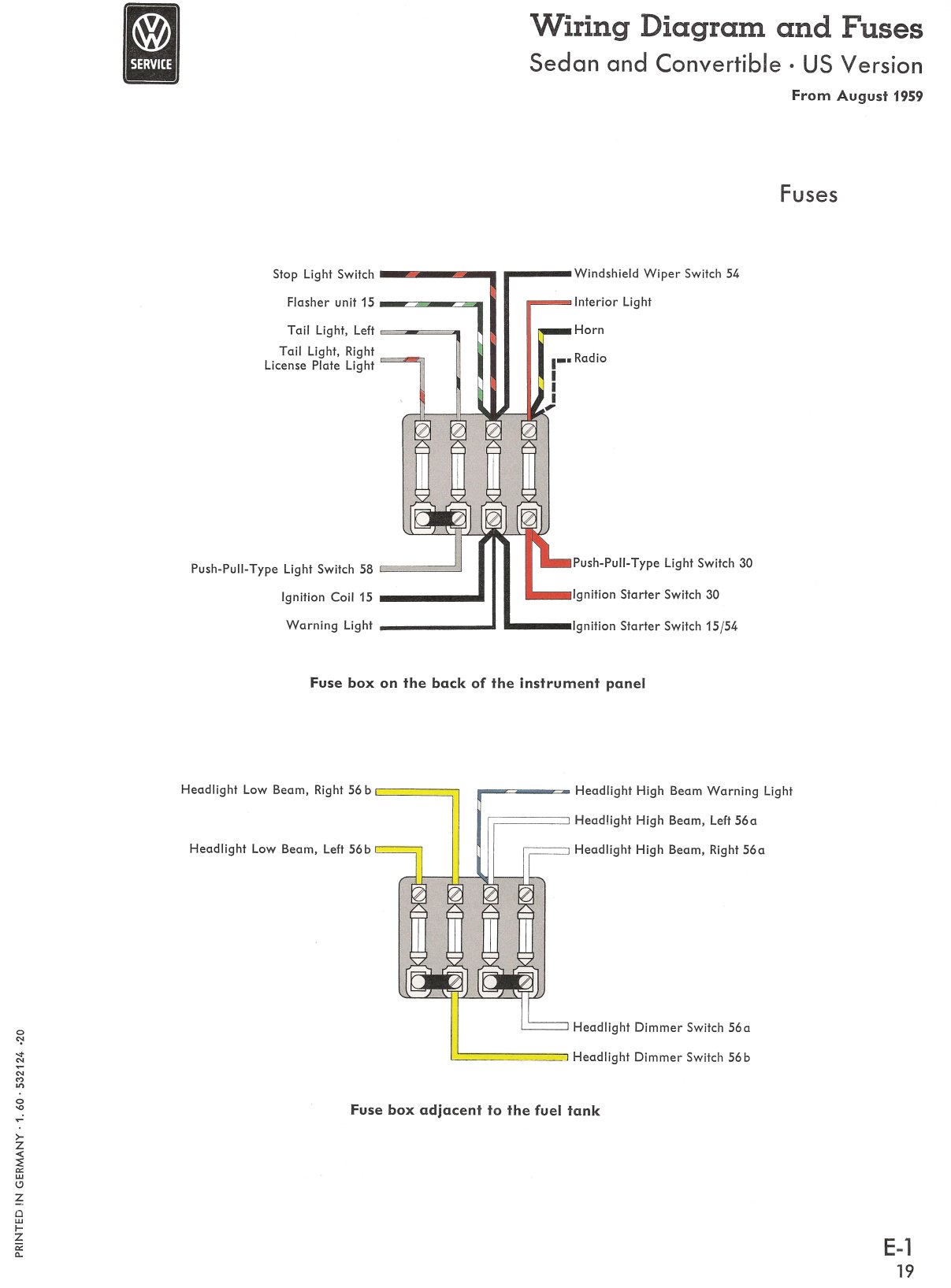

1960 (en Anglais) Version US (sans flèches).

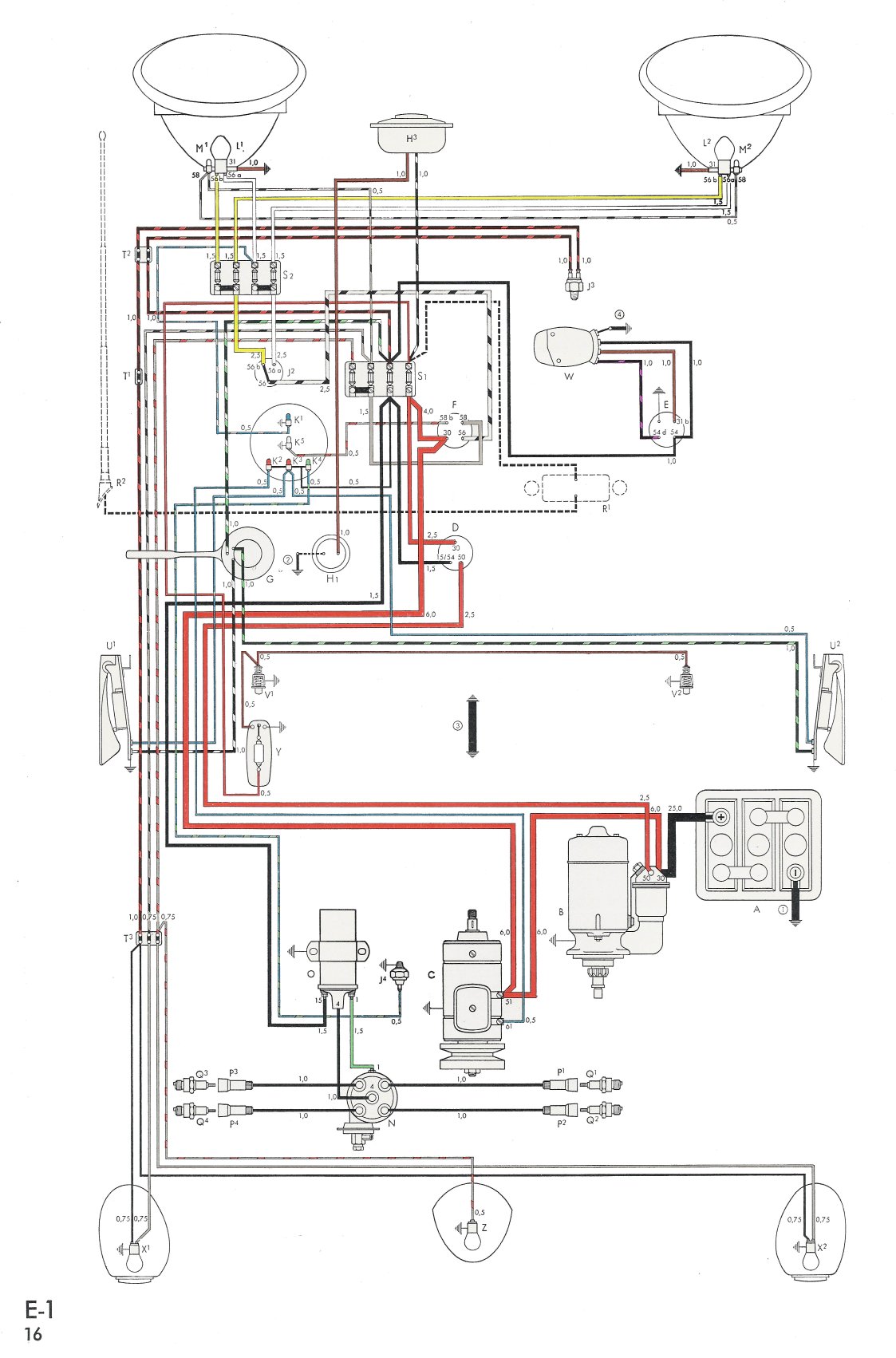

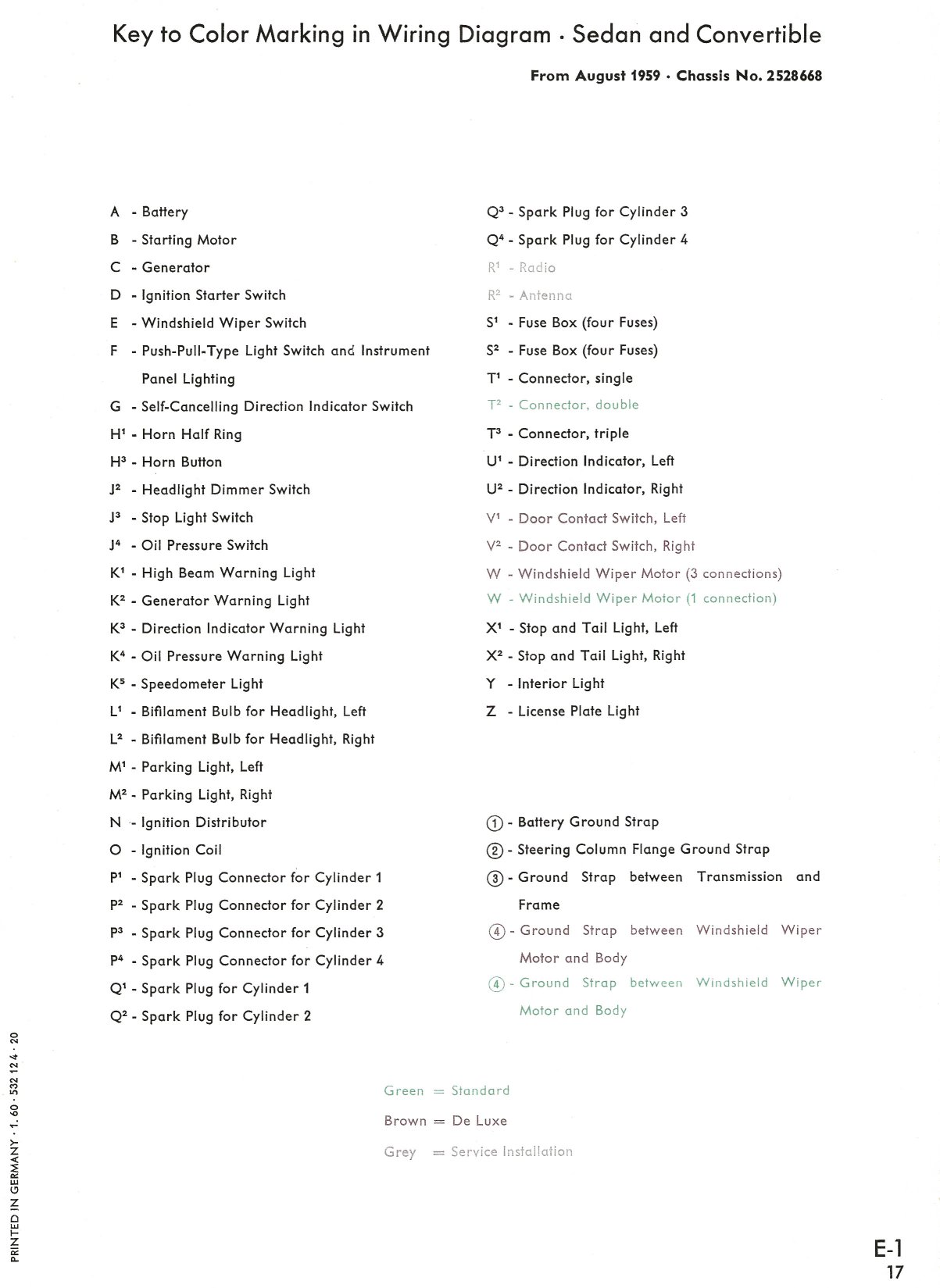

1960 (en Anglais) Version Européenne (avec flèches).

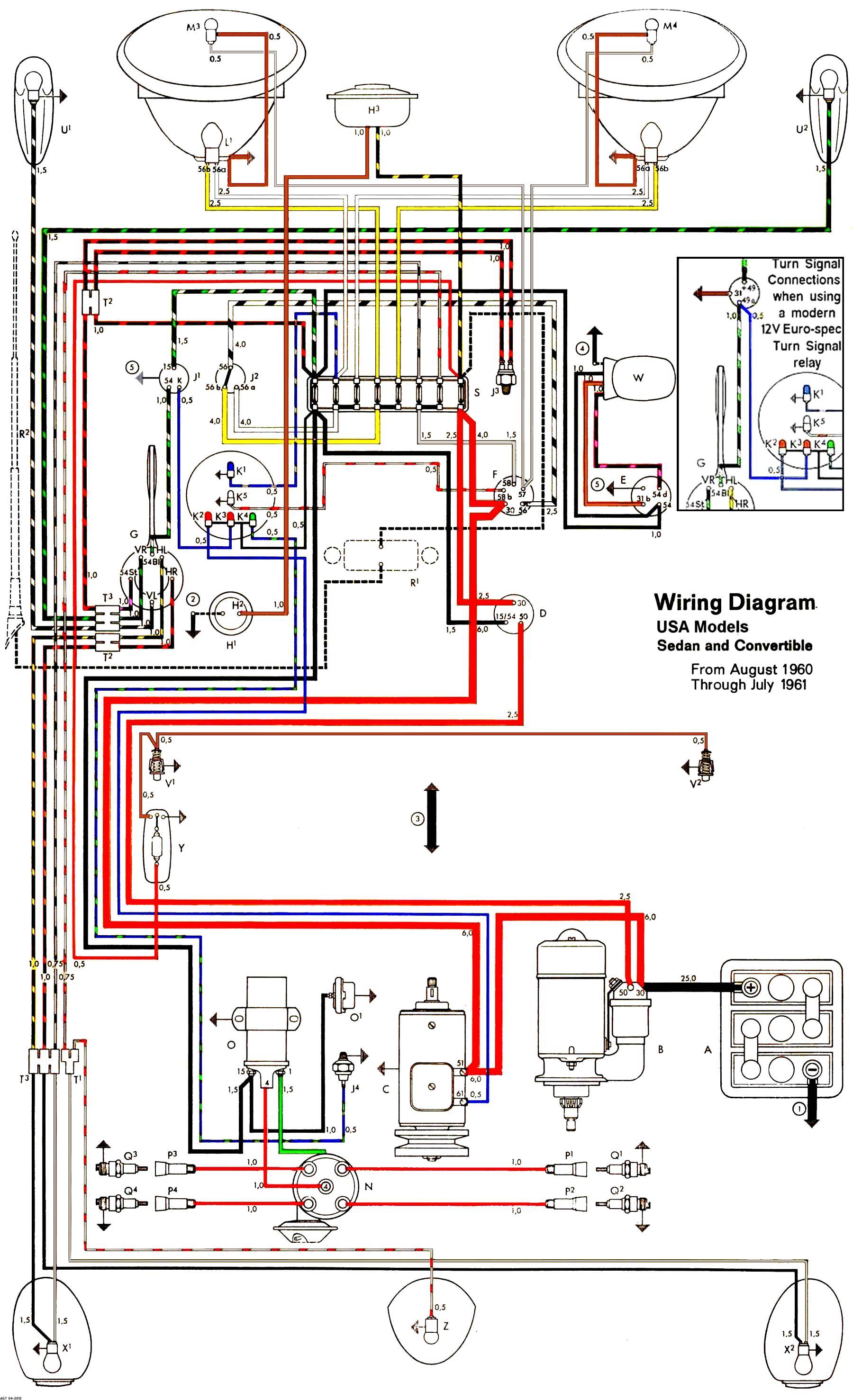

1961 (en Anglais) Version US.

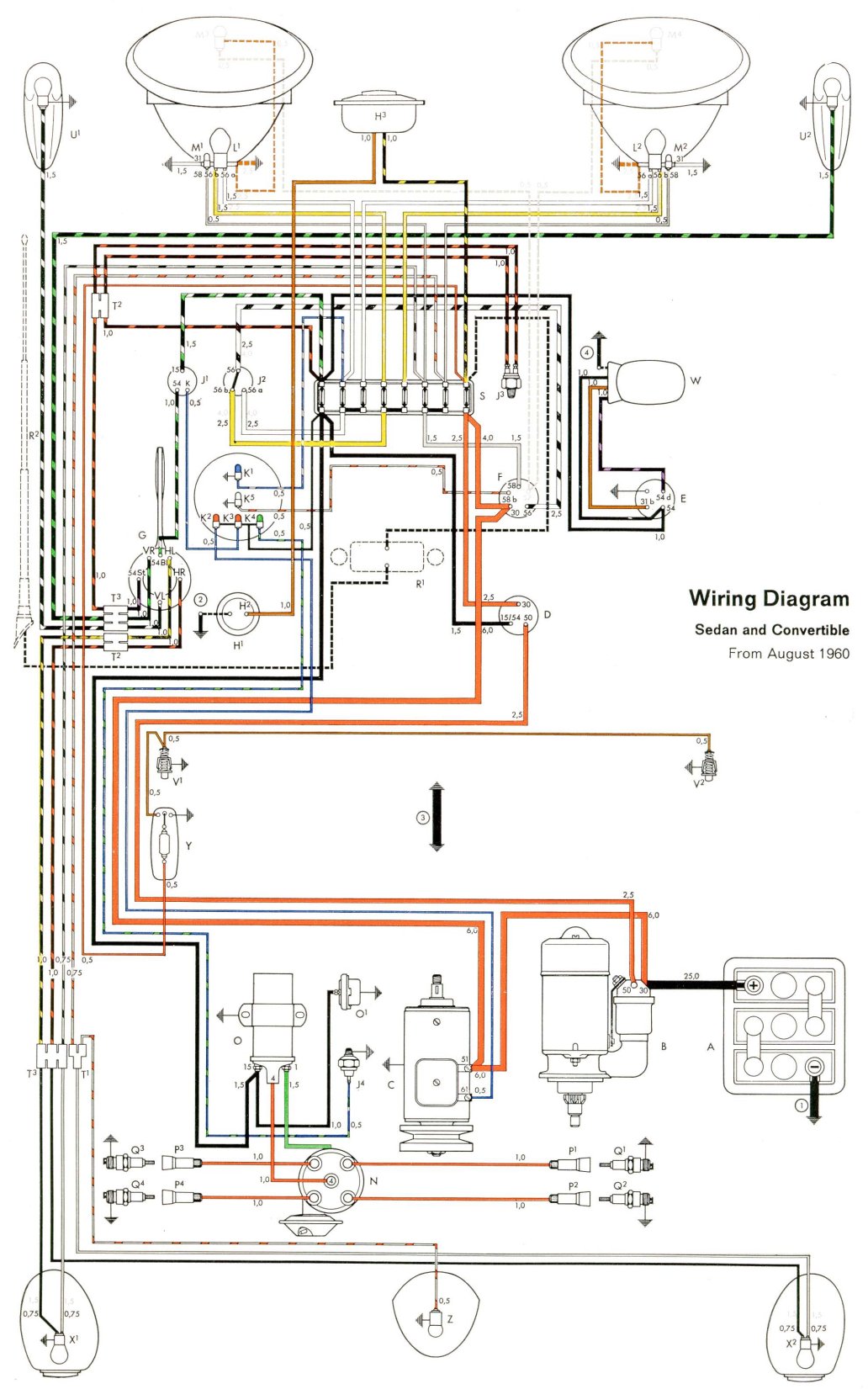

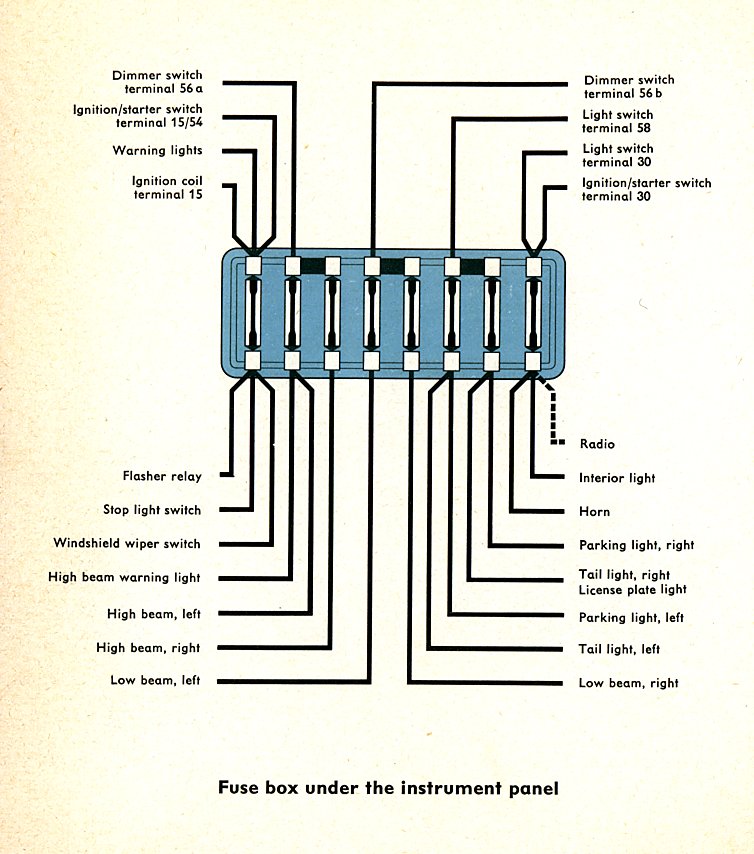

1961 (en Anglais) Version Européenne.

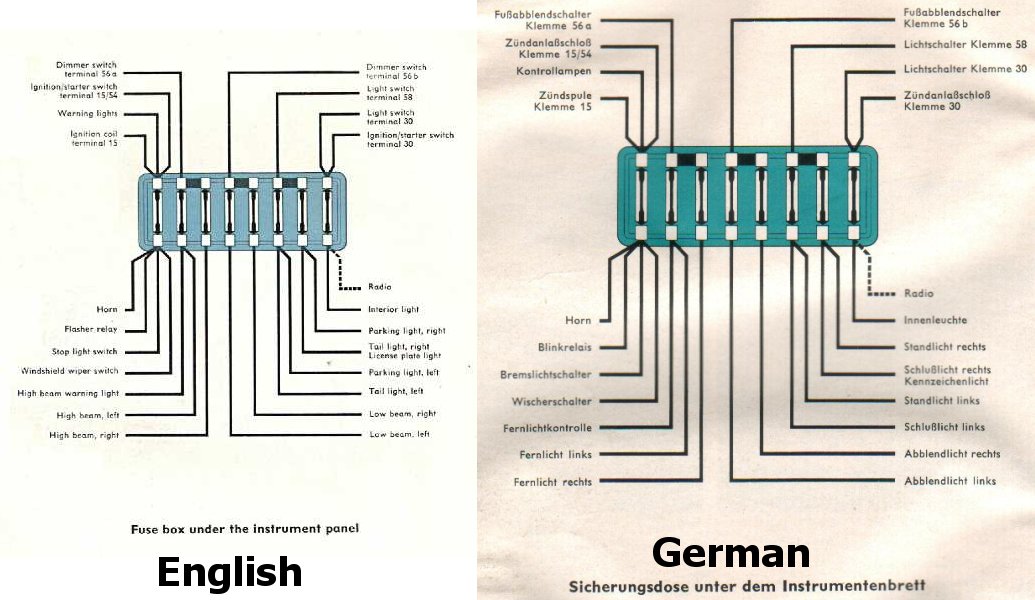

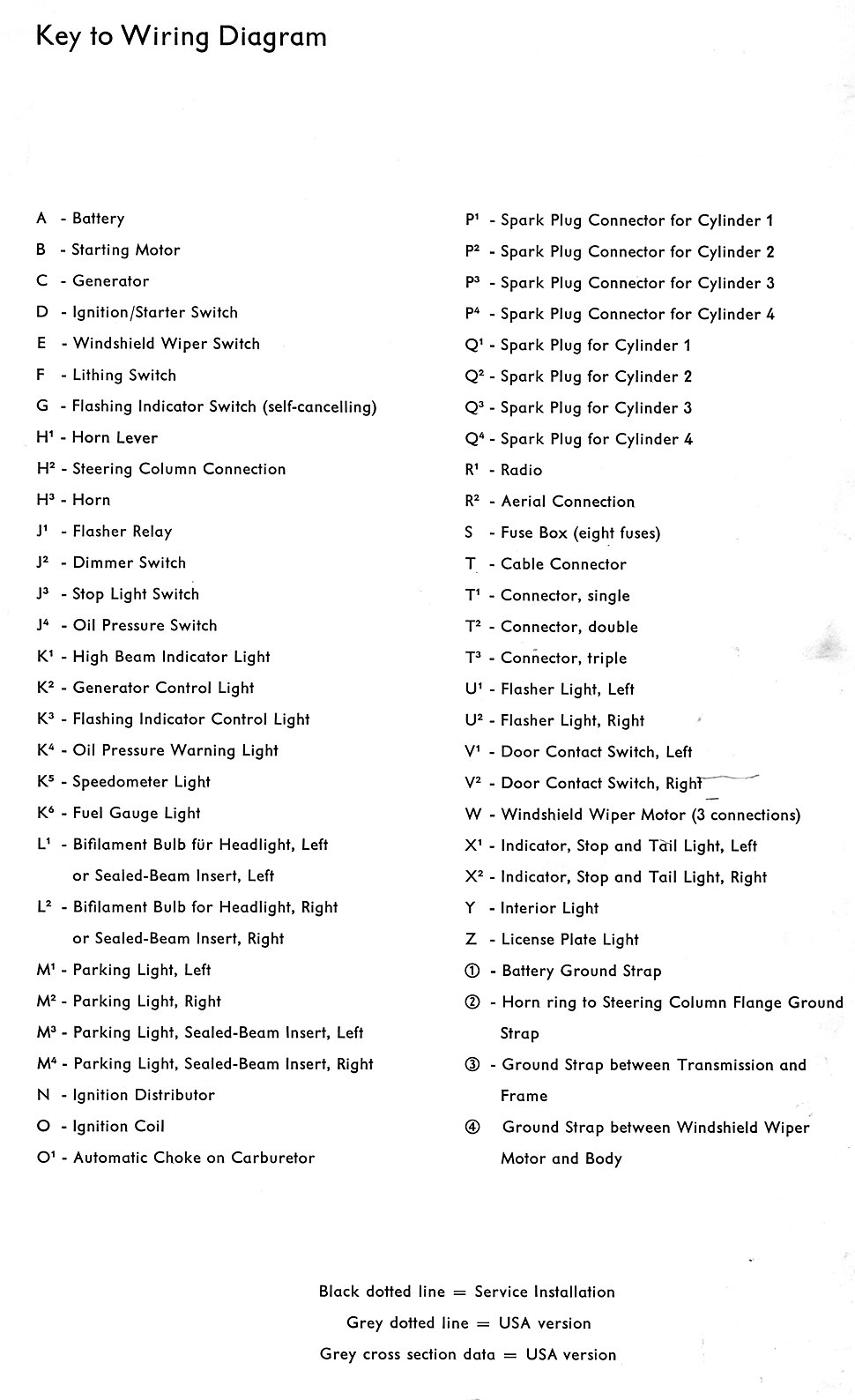

1962 (en Anglais) Version US.

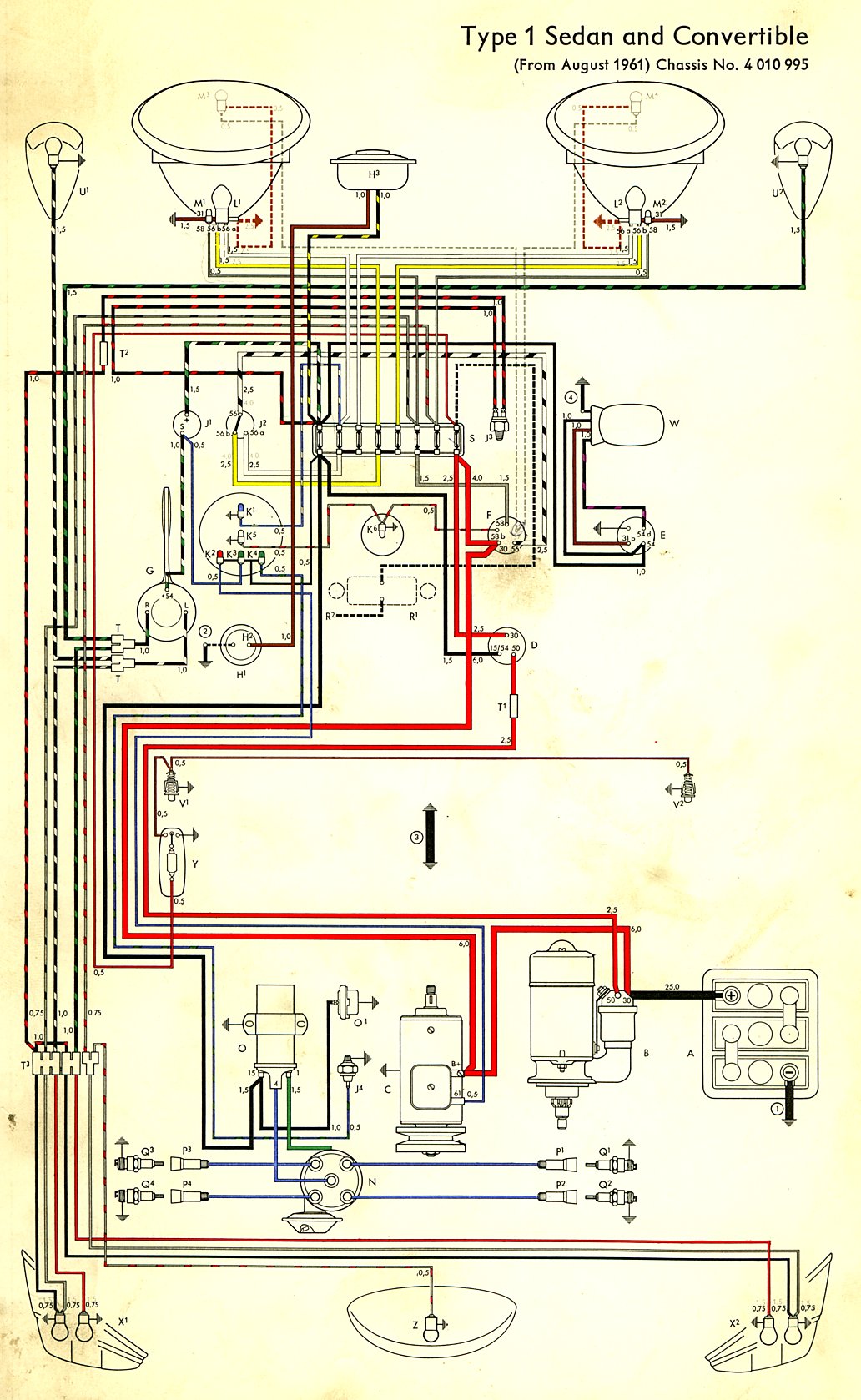

1962 – 1965 (en Anglais) Version Européenne.

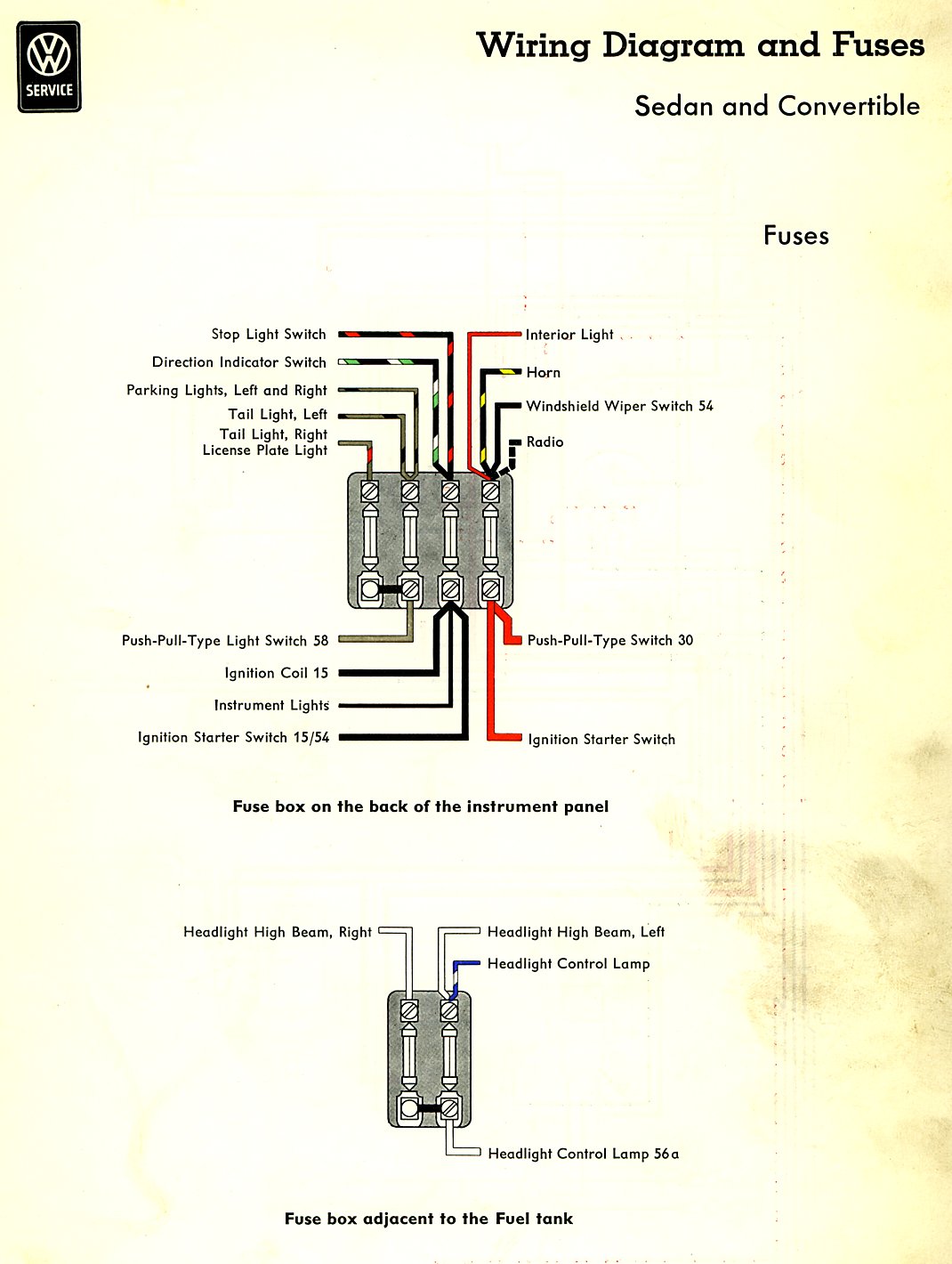

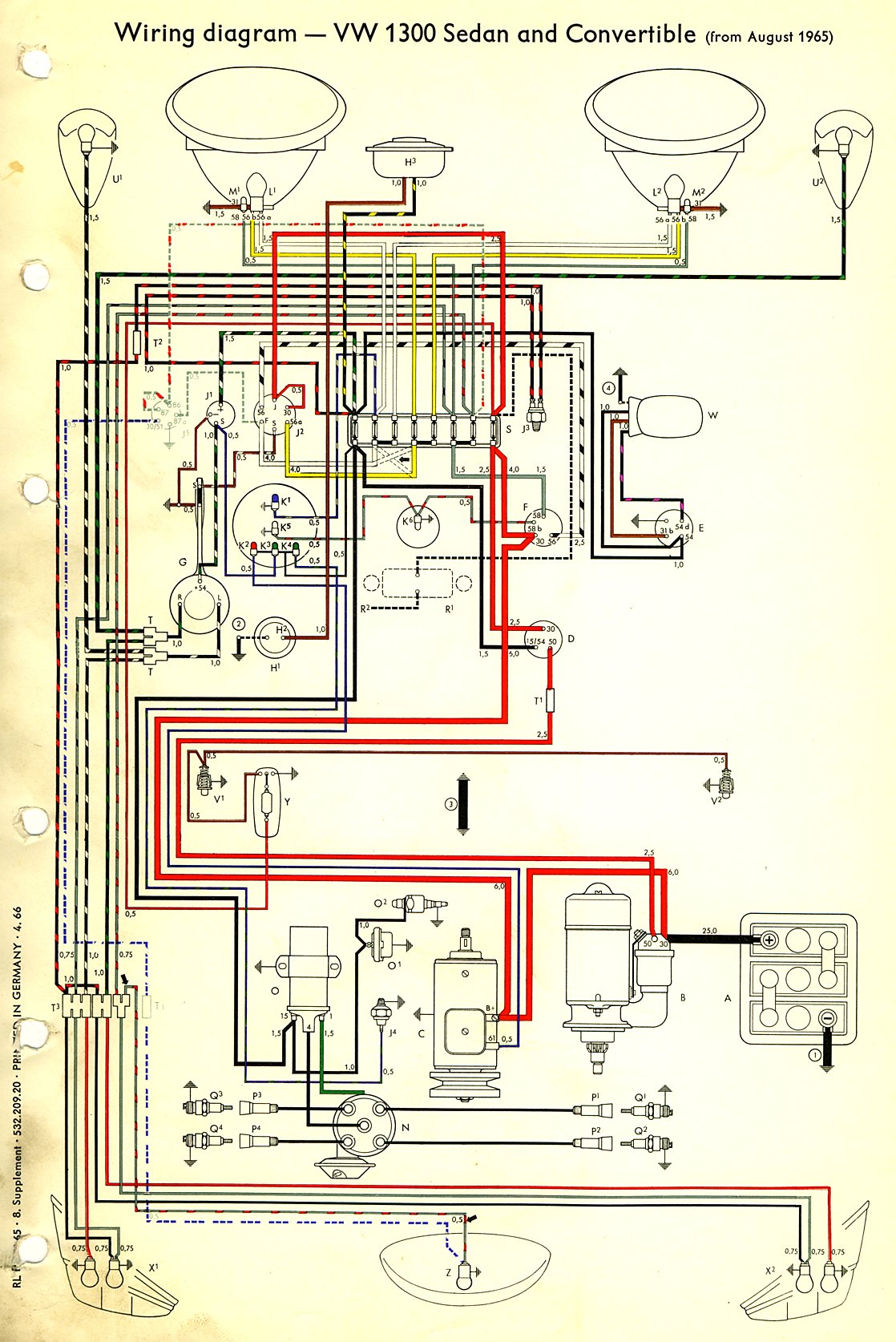

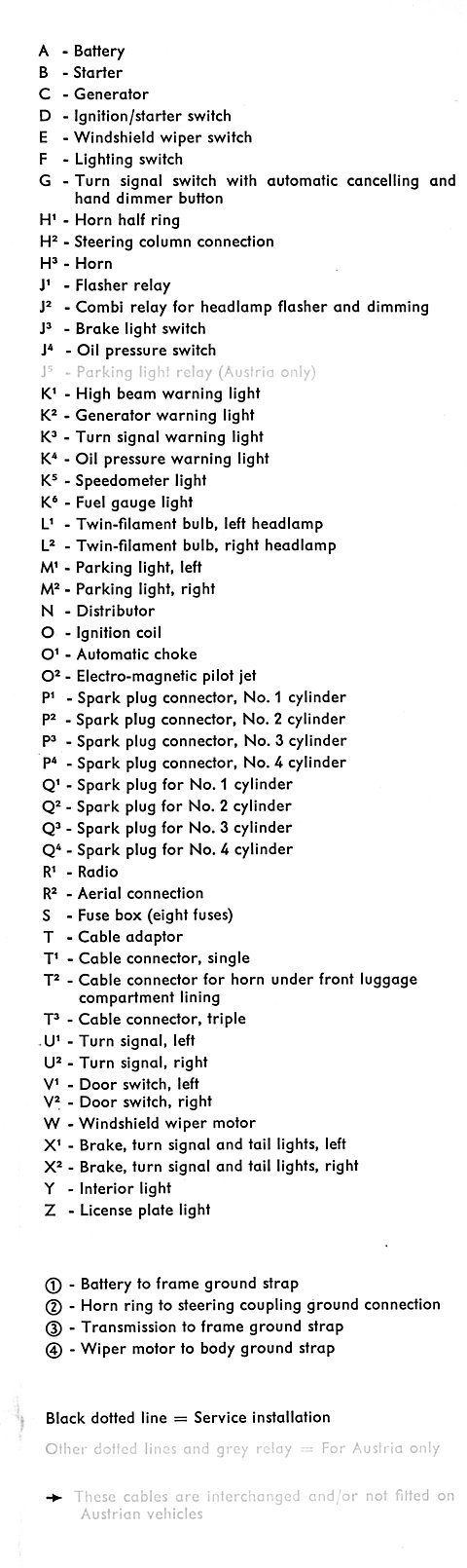

1966 (en Anglais) Version Européenne.

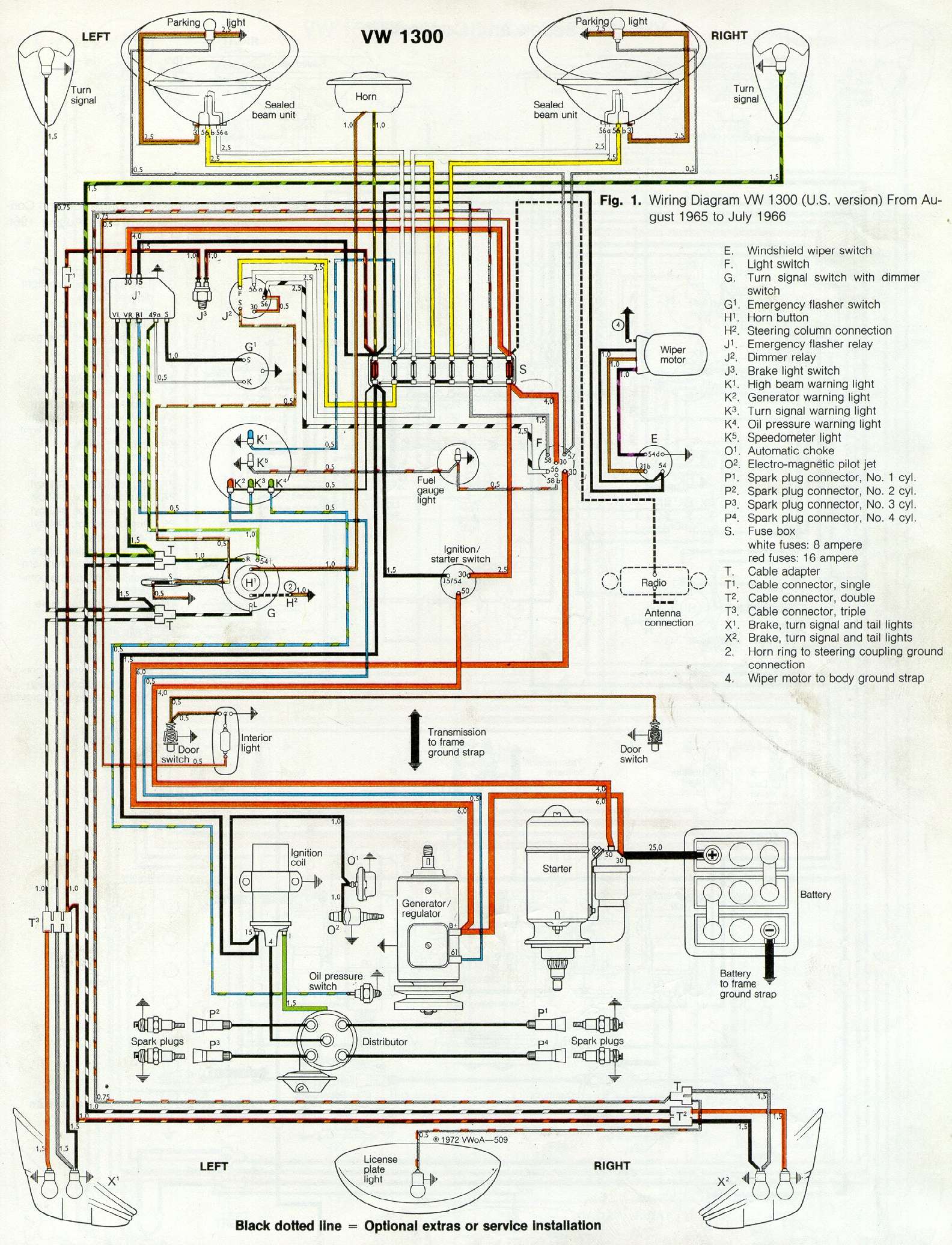

1966 (en Anglais) Version US + 1300.

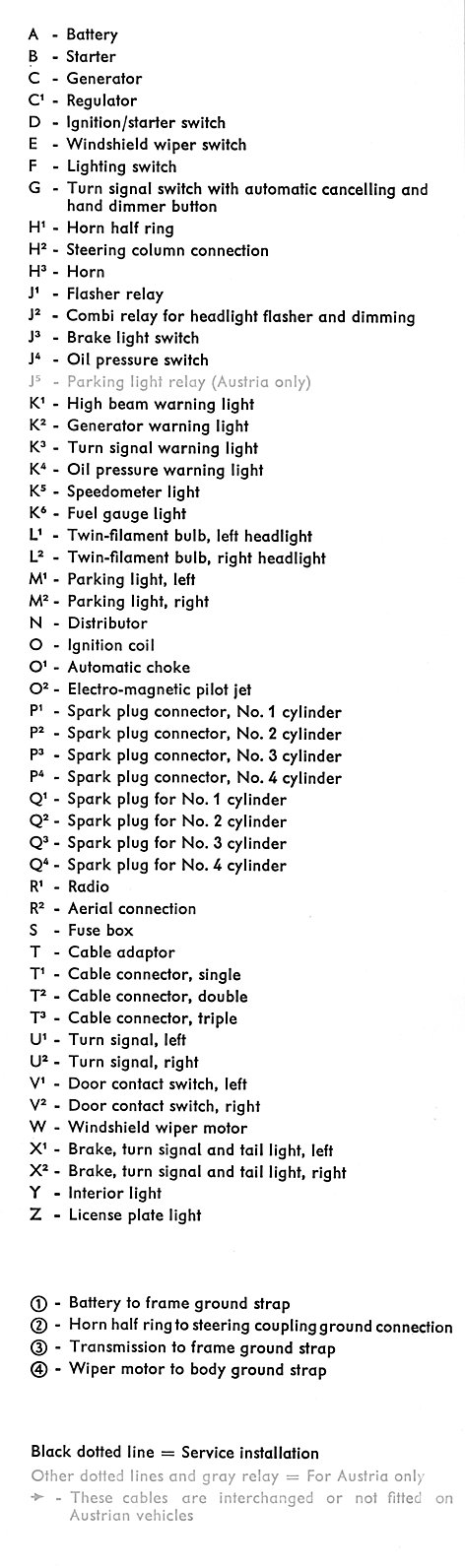

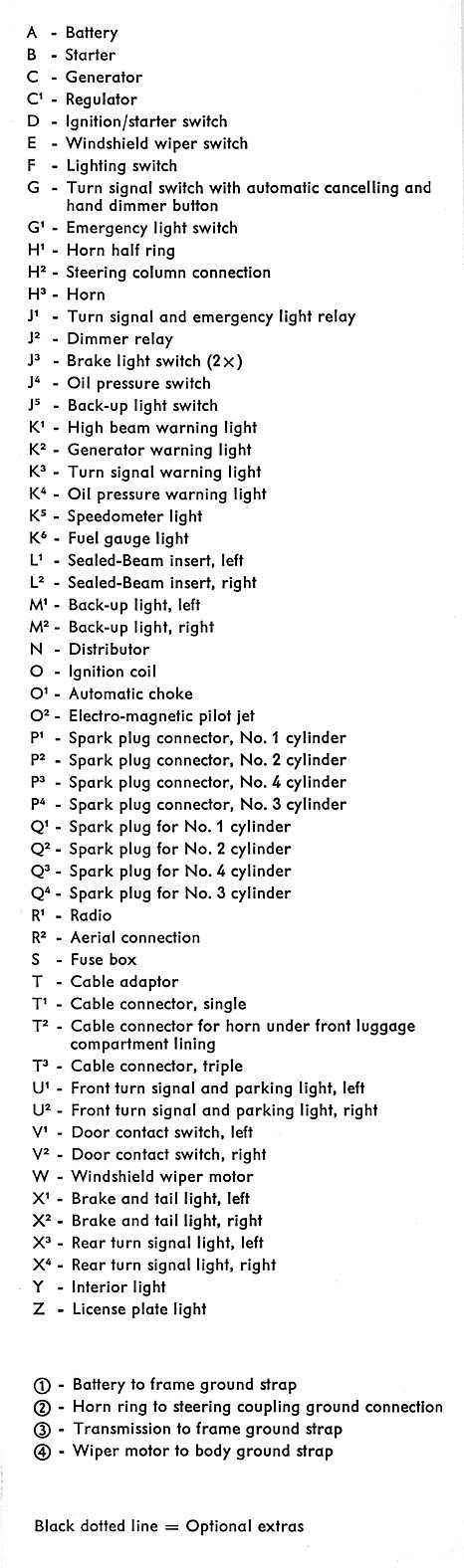

1967 (en Anglais) Version Européenne.

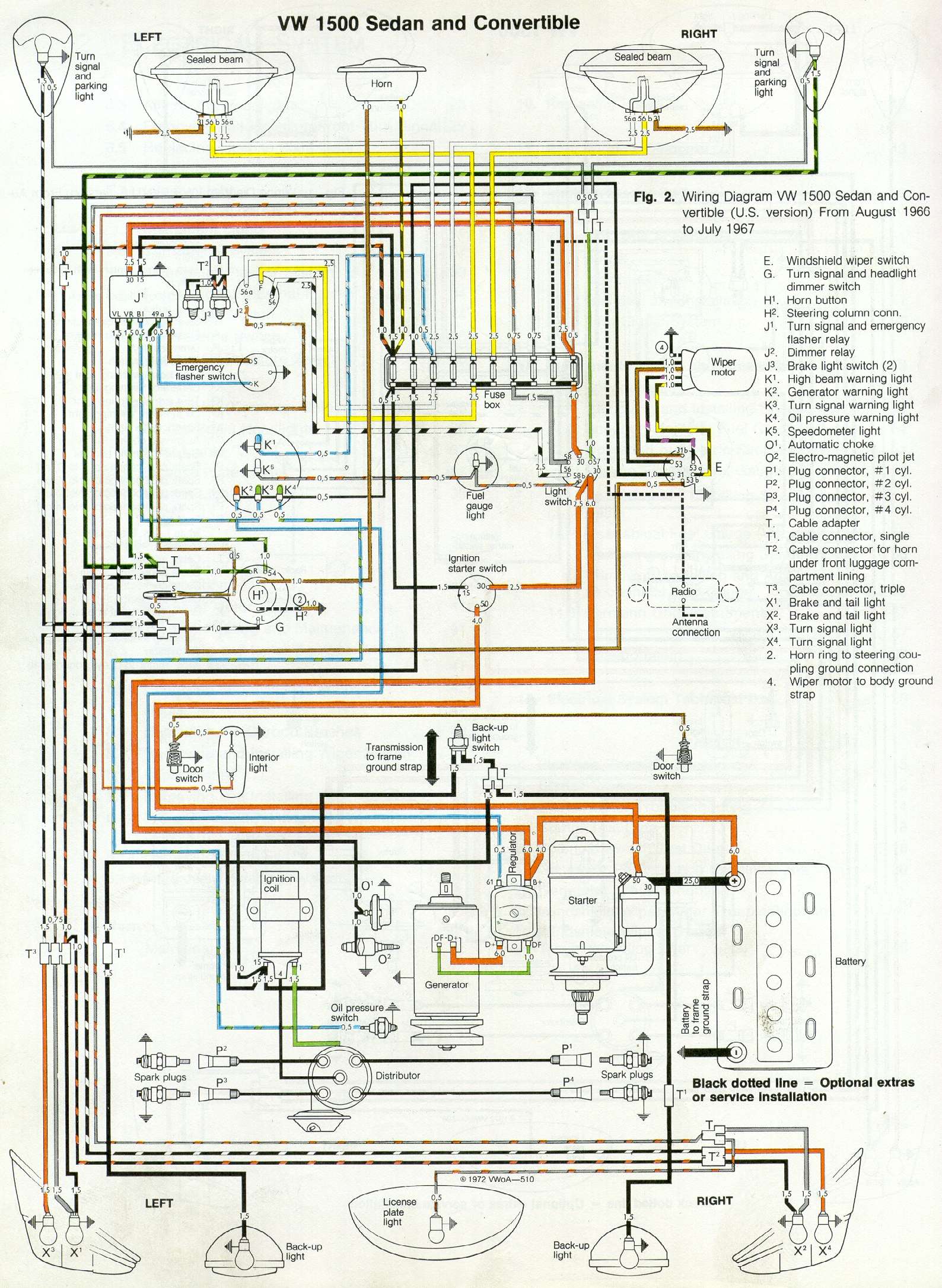

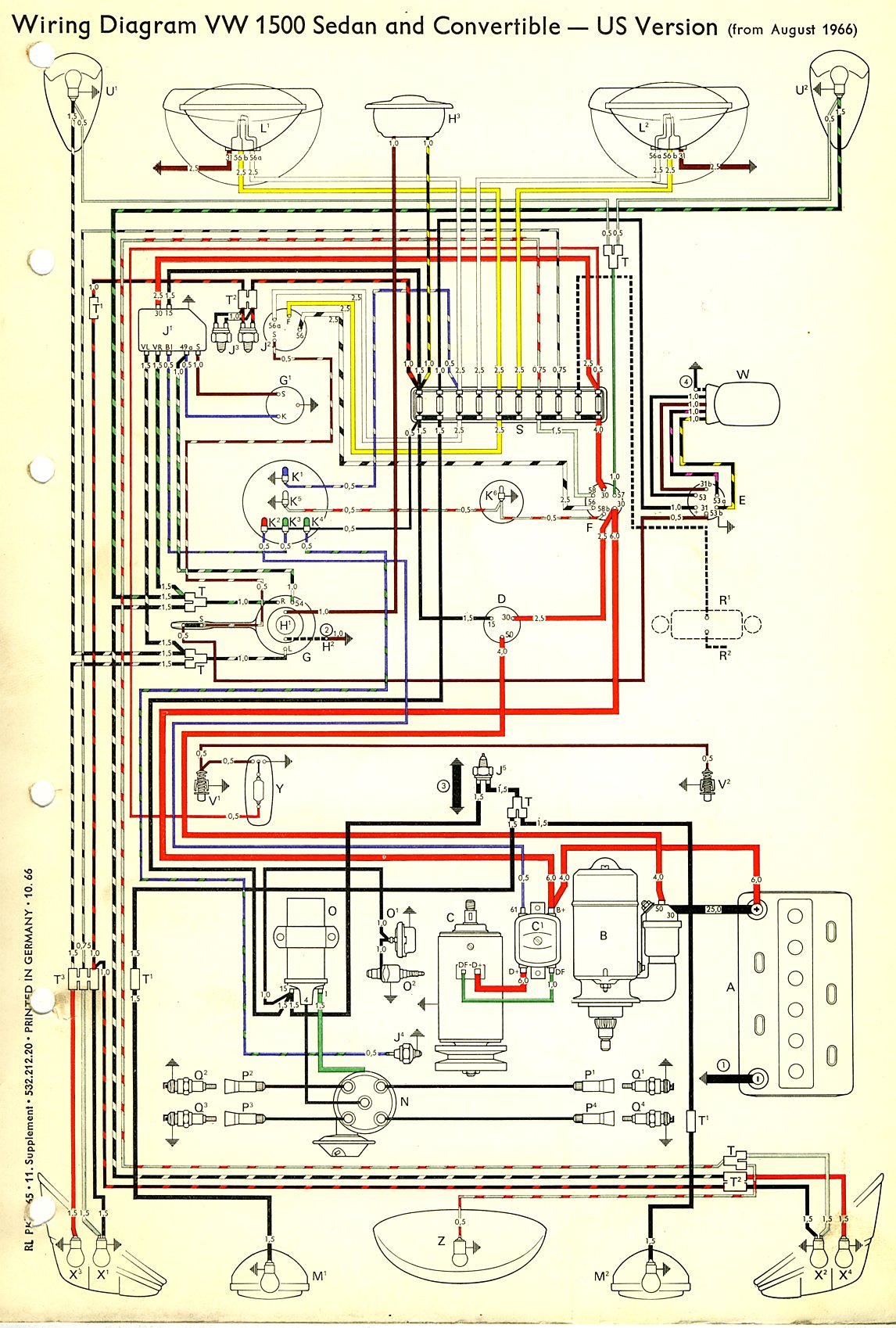

1967 (en Anglais) Version US

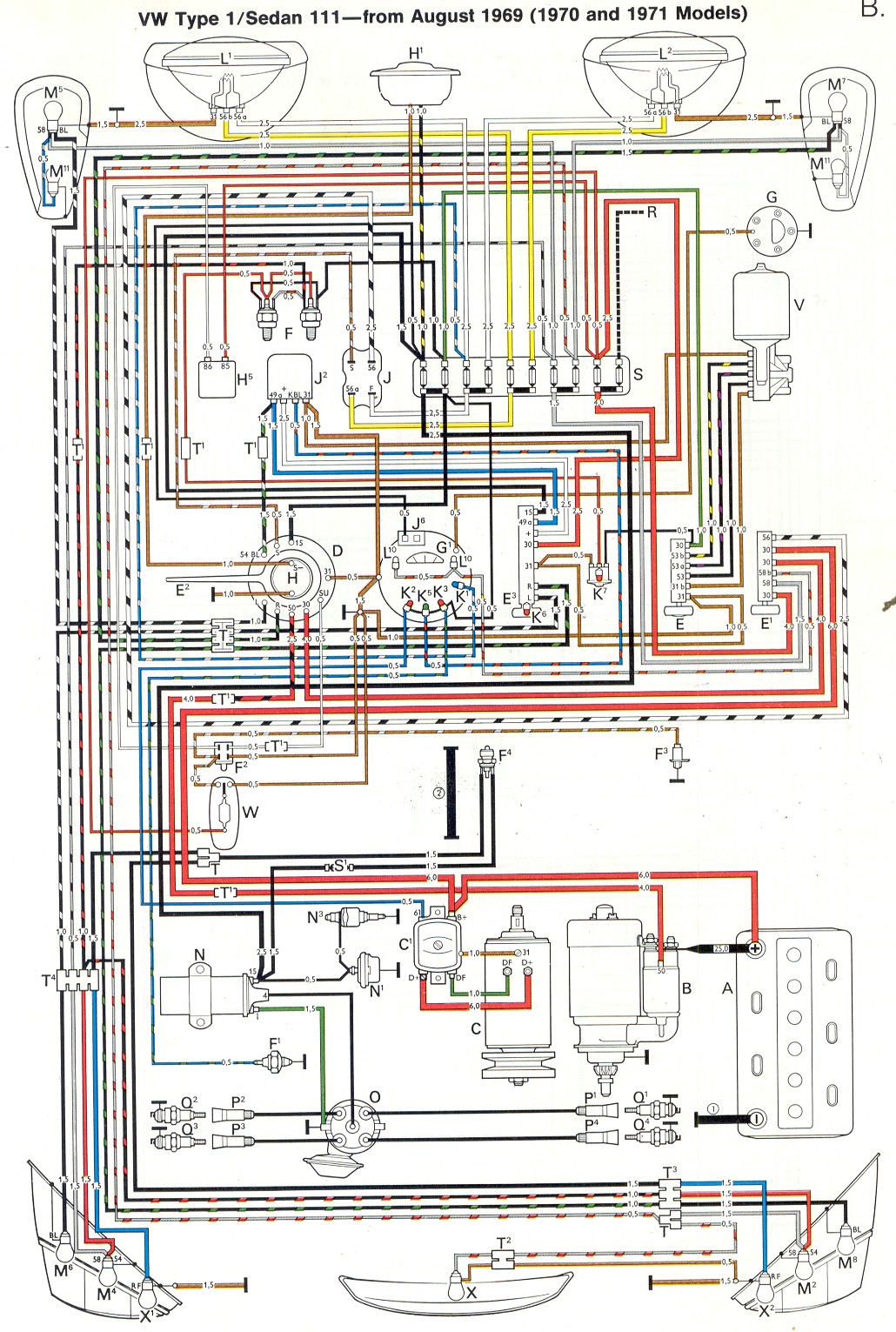

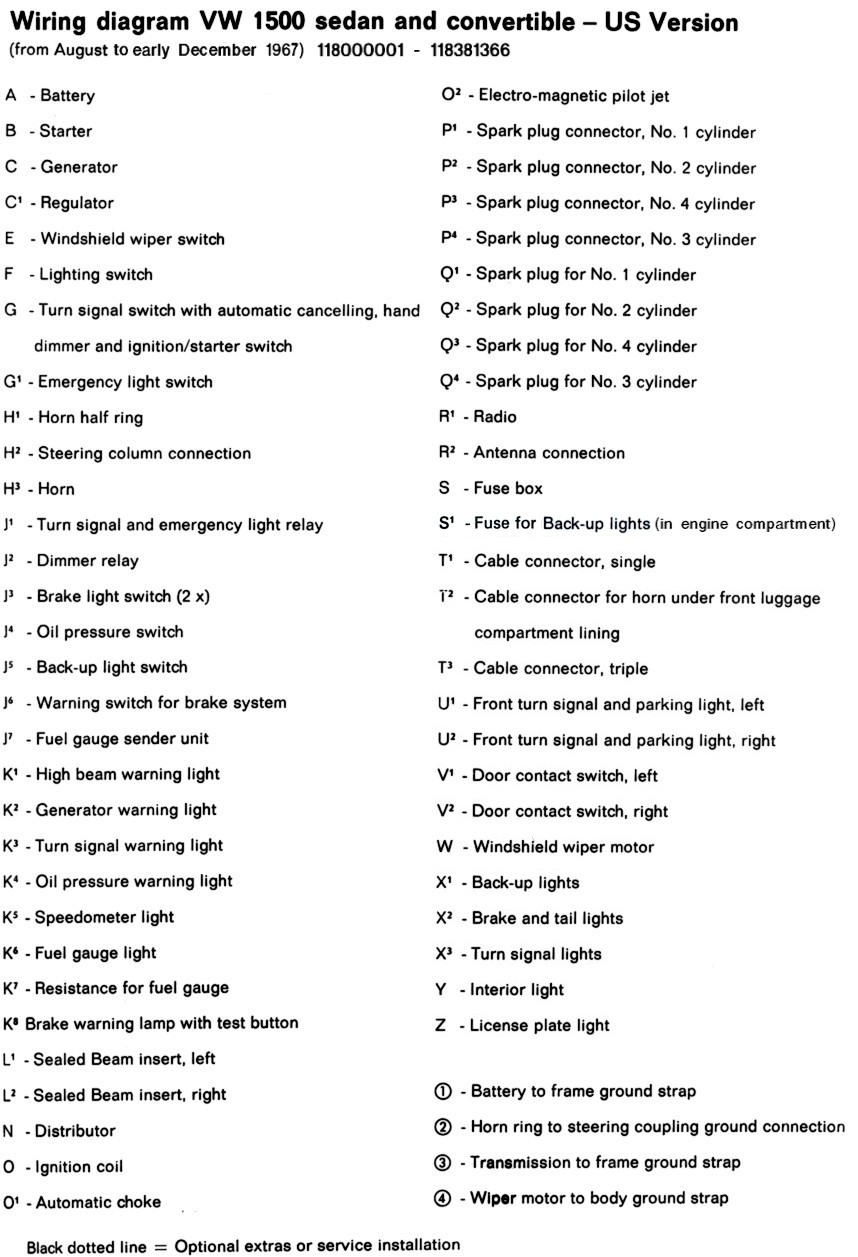

1968-1970 (en Anglais) Version US

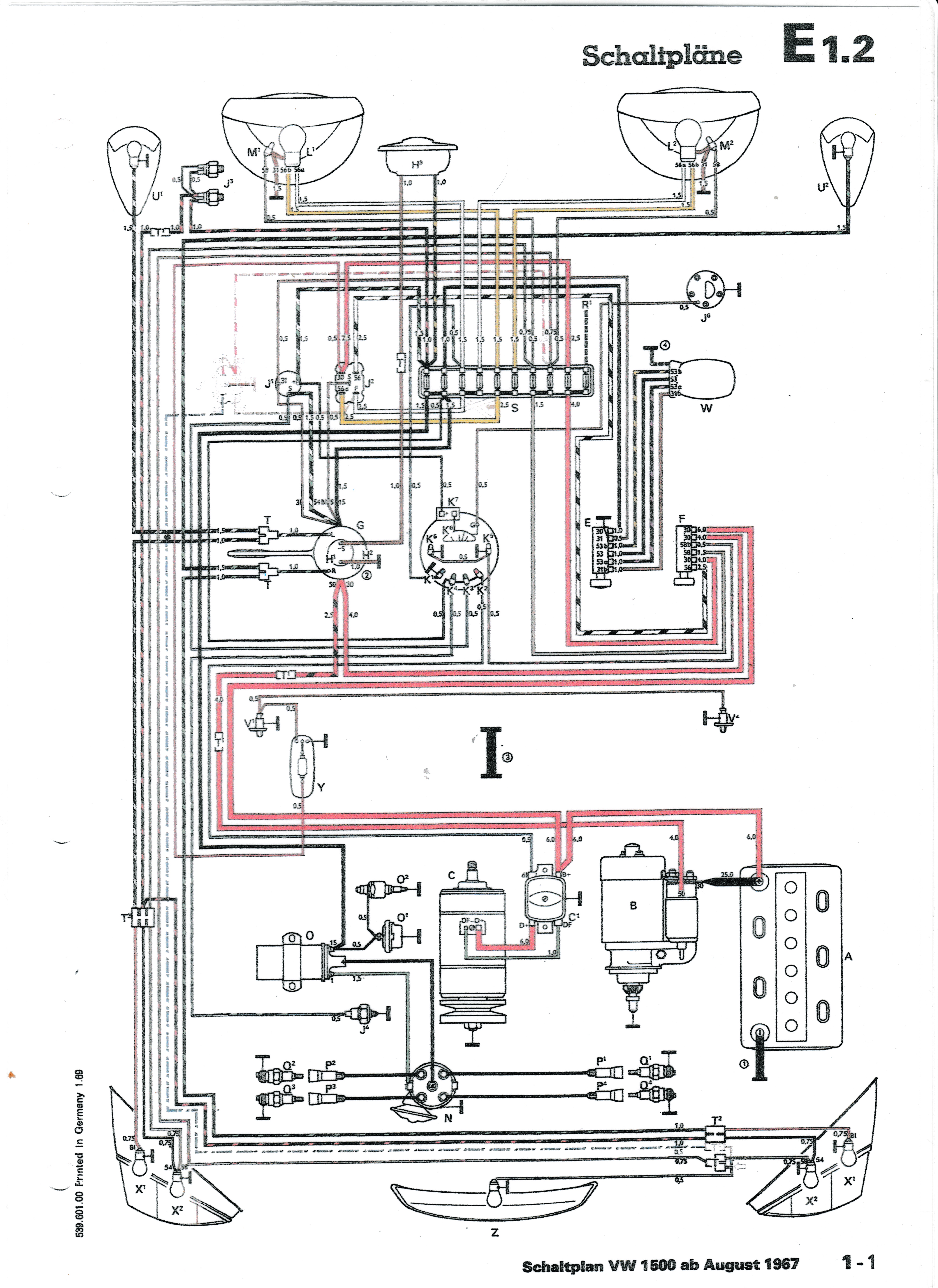

1968-1970 (en Allemand) Version Européenne.

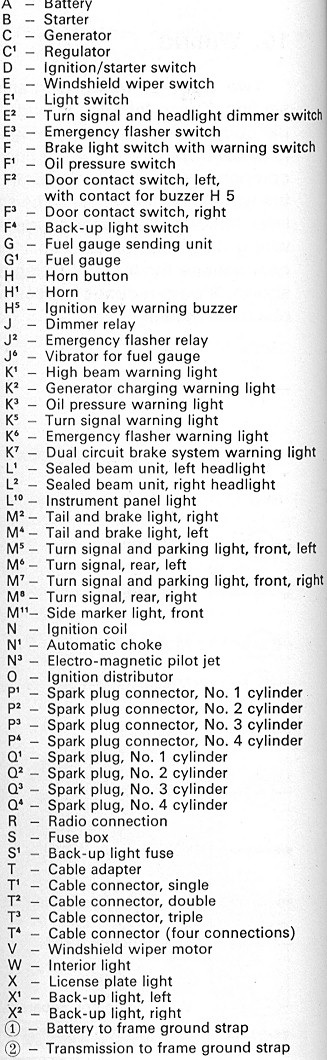

1970-1971 (en Anglais)

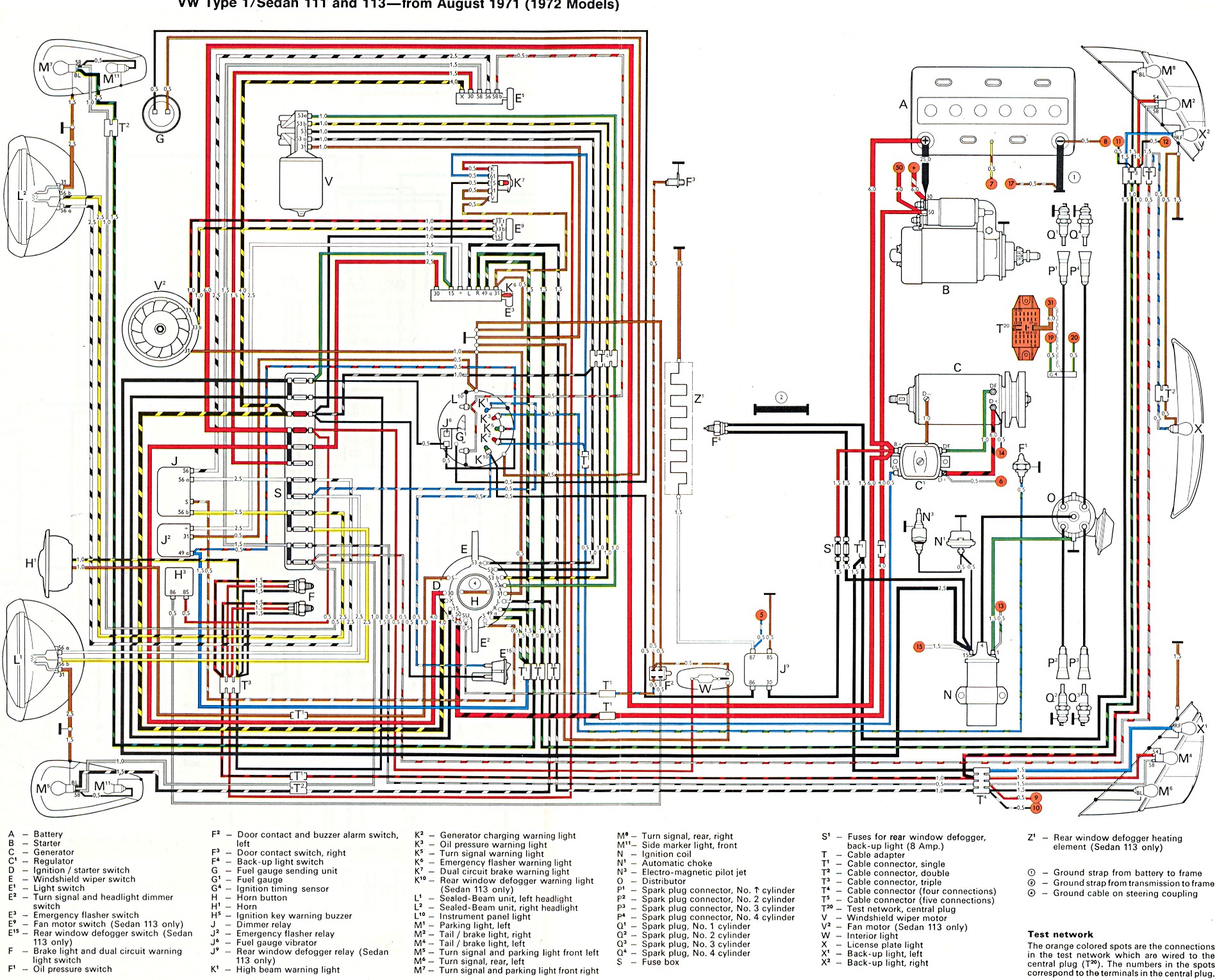

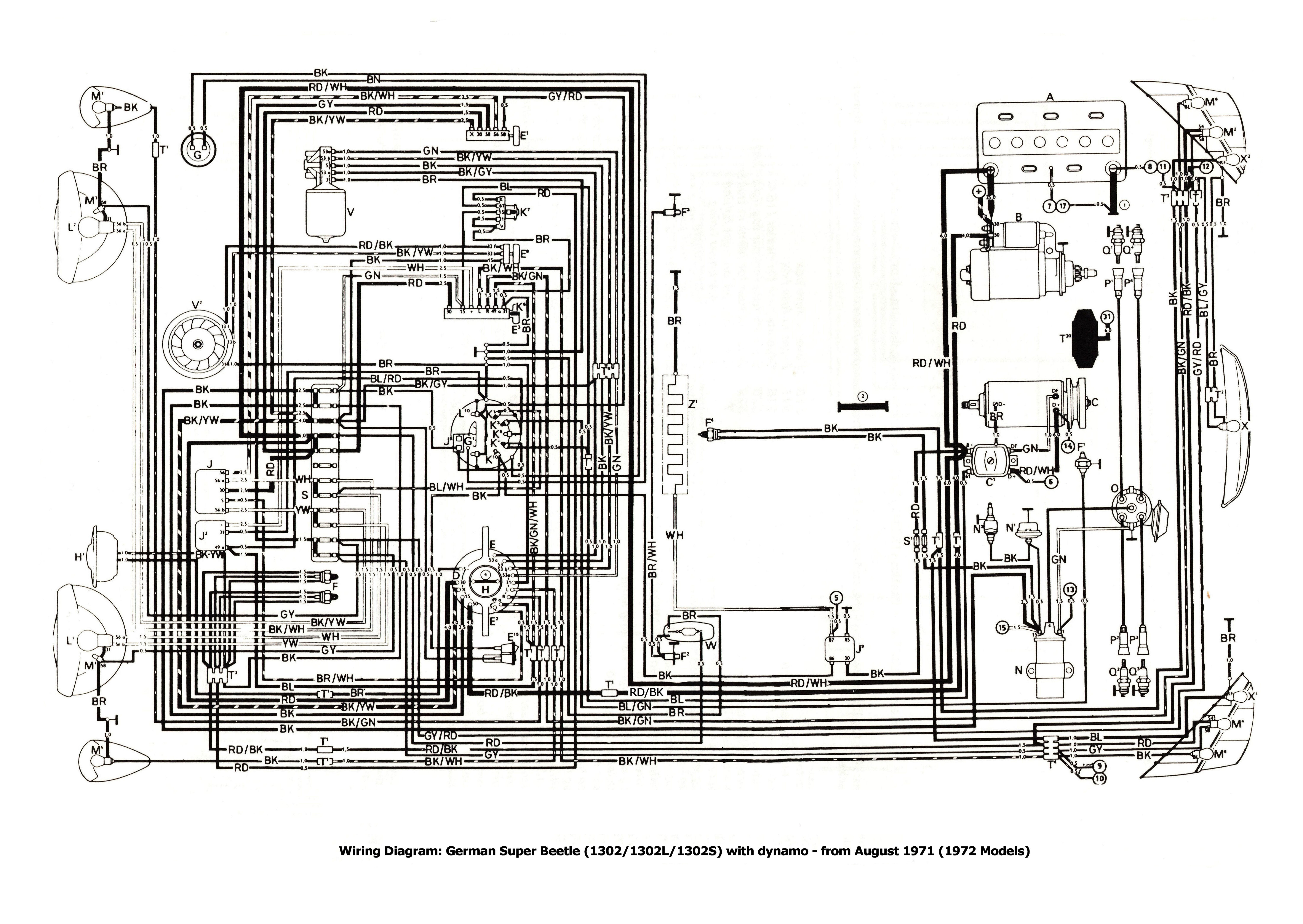

1972 (en Anglais)

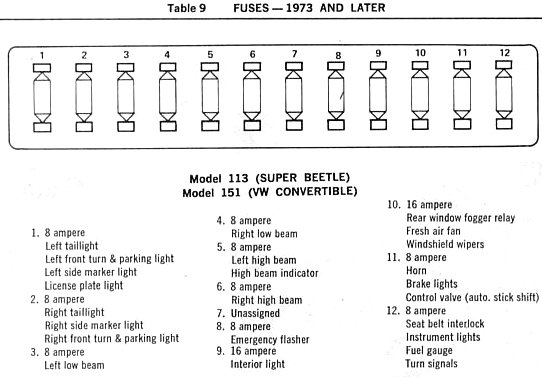

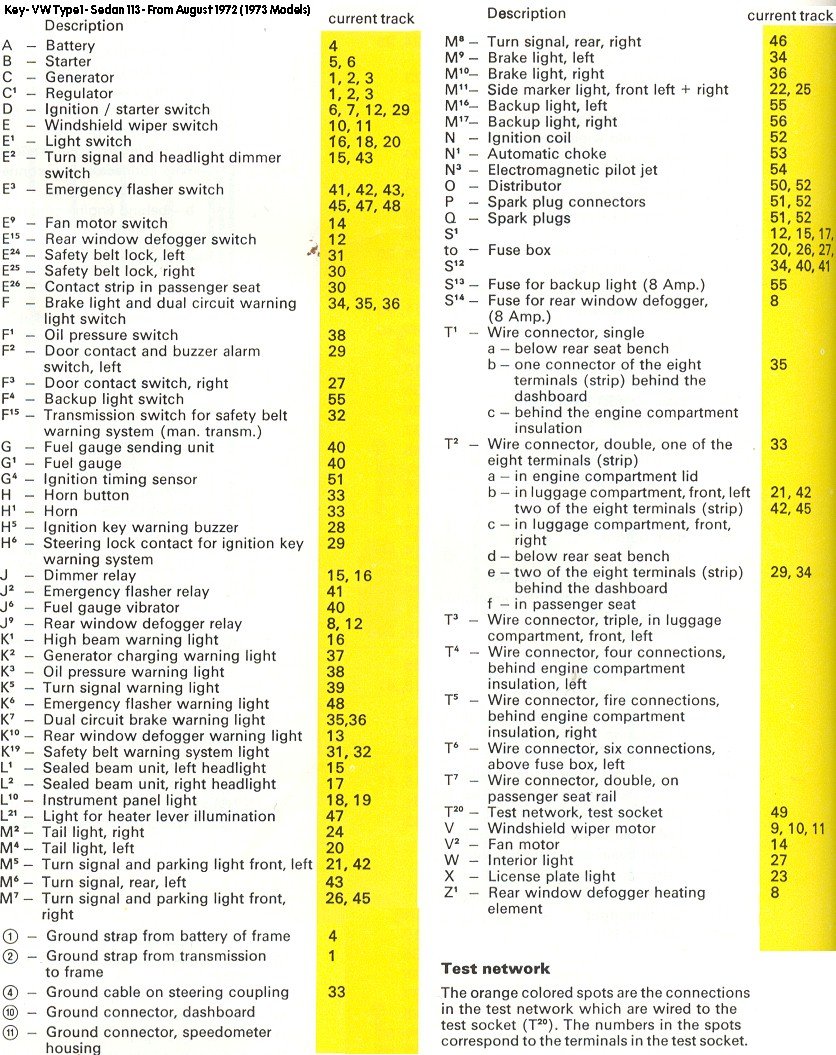

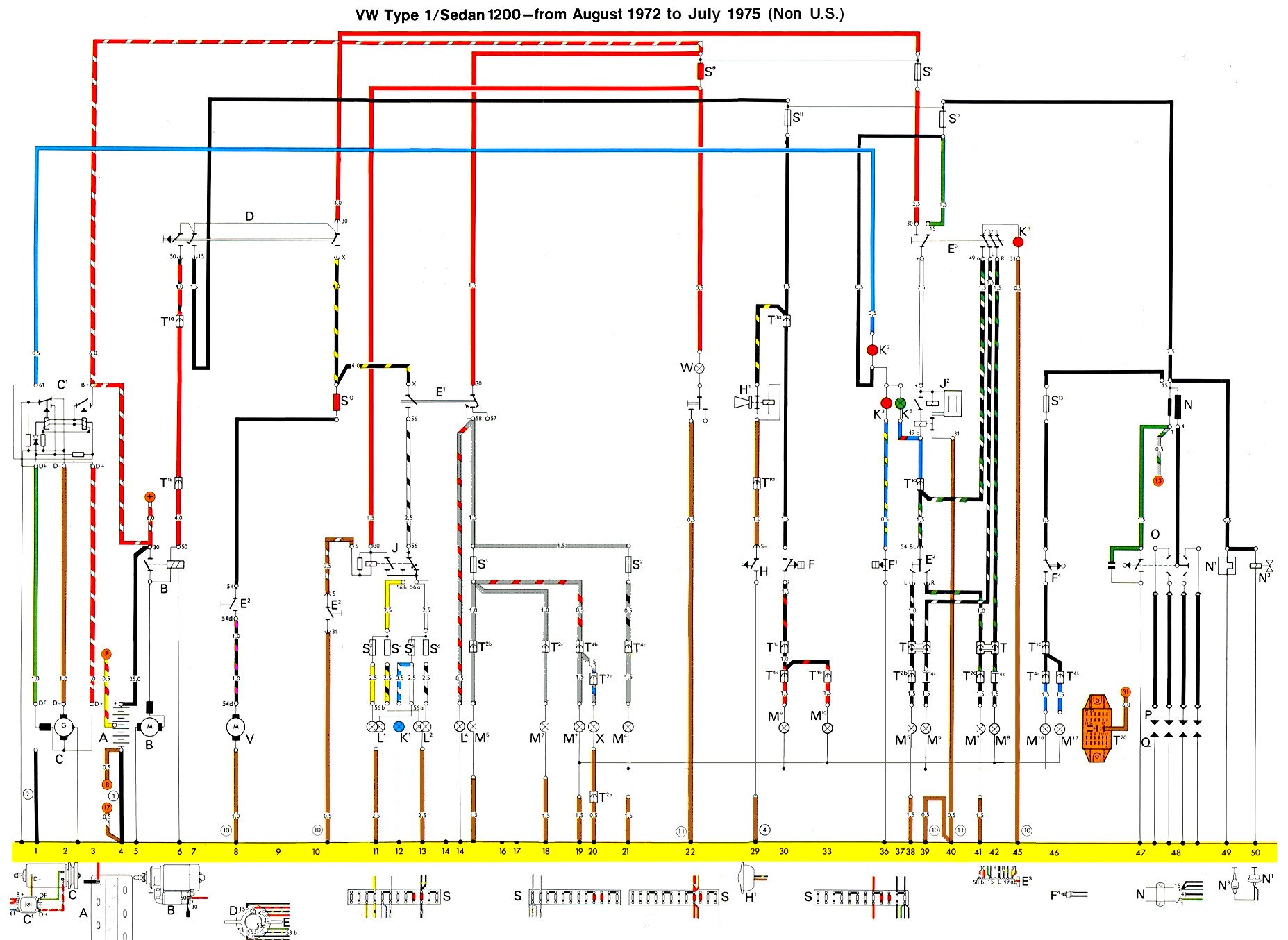

1973 (en Anglais)

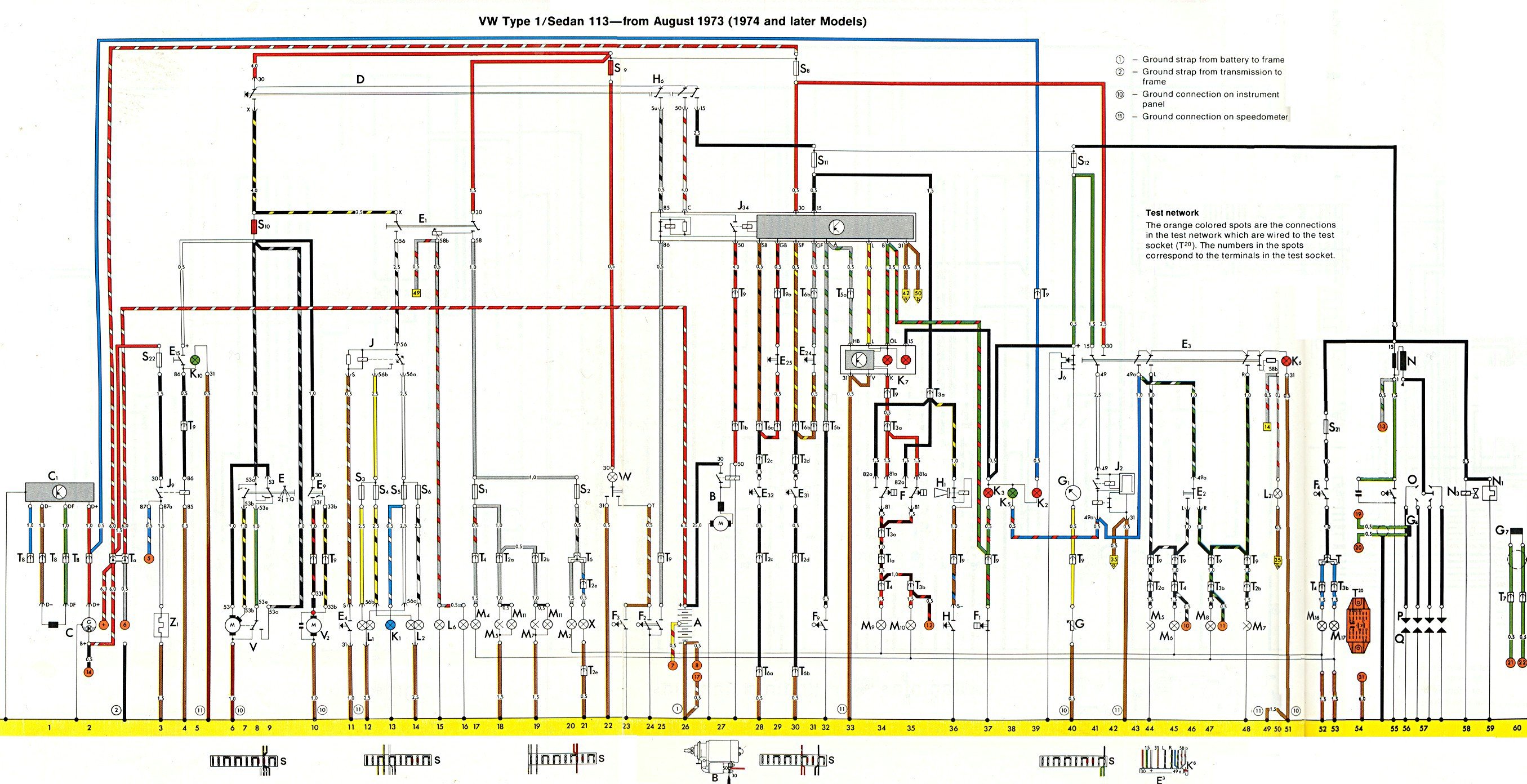

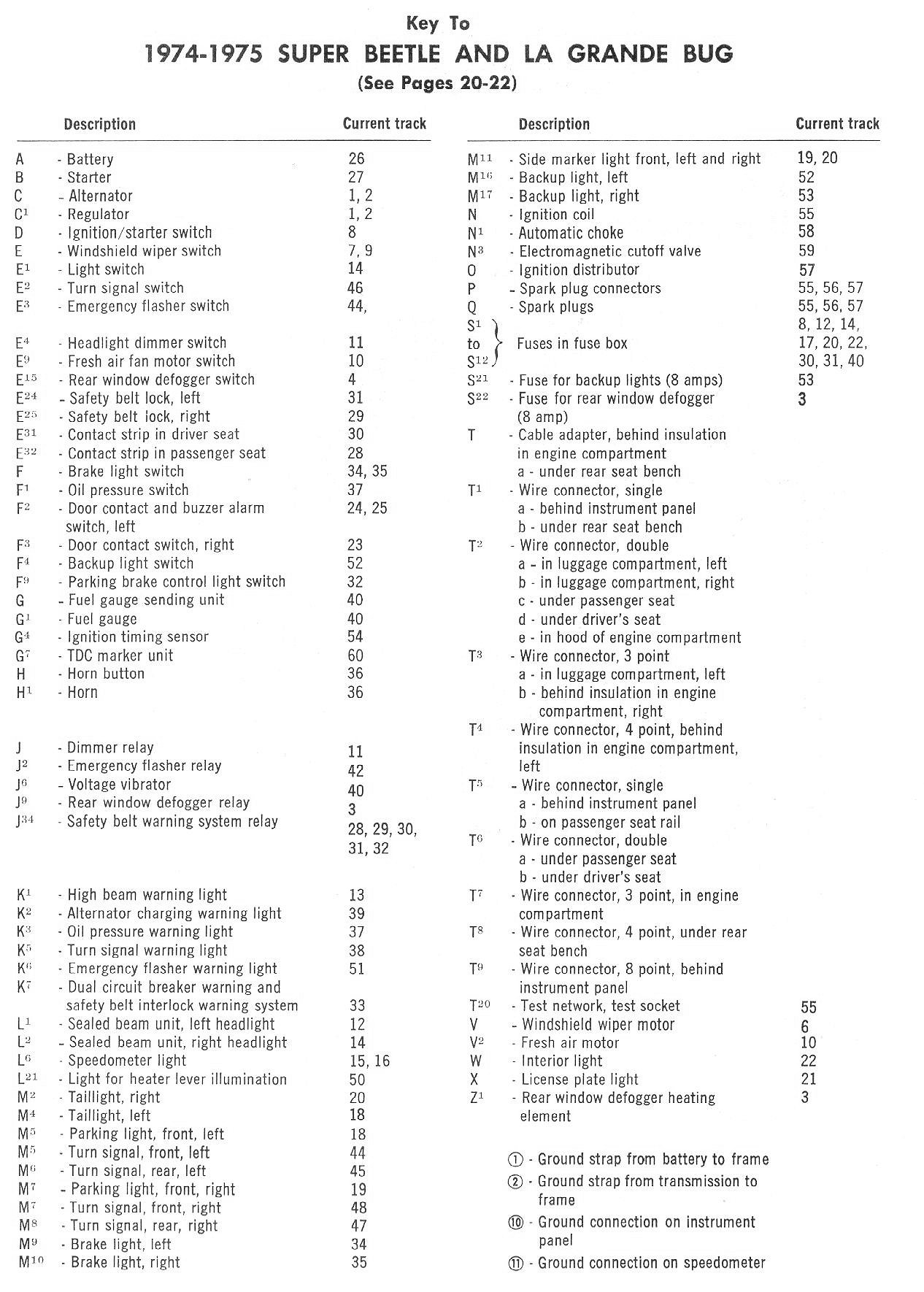

1974-1975 (en Anglais)

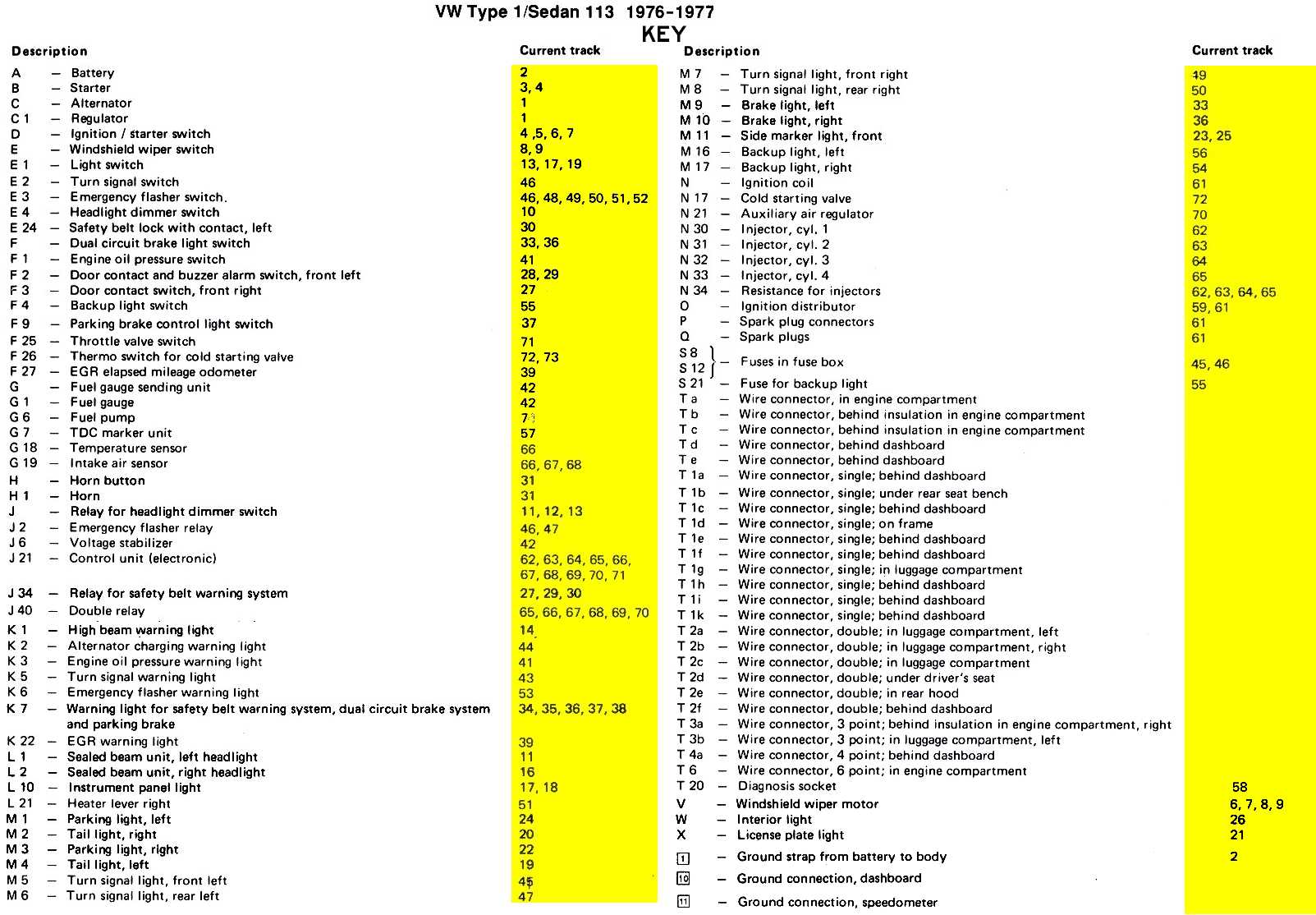

1976-1979 (en Anglais)
Type 2 (Combis)
En cours de saisie..
